Unsere Auswahl an 3D-Schweißtischen

Seit über 30 Jahren sind wir als verlässliche Vertretung unseres bewährten Partners Demmeler Maschinenbau GmbH & Co. KG für Sie da. Mit den originalen 3D-Schweißtischen sowie dem umfangreichen Spannsystem von Demmeler entscheiden Sie sich für langlebige Lösungen, die Ihre Schweißarbeitsplätze effizienter und produktiver gestalten. Seit über drei Jahrzehnten setzt Demmeler Maßstäbe in der Entwicklung moderner 3D-Schweißtischsysteme und hebt die Anforderungen in diesem Bereich kontinuierlich auf ein neues Niveau.

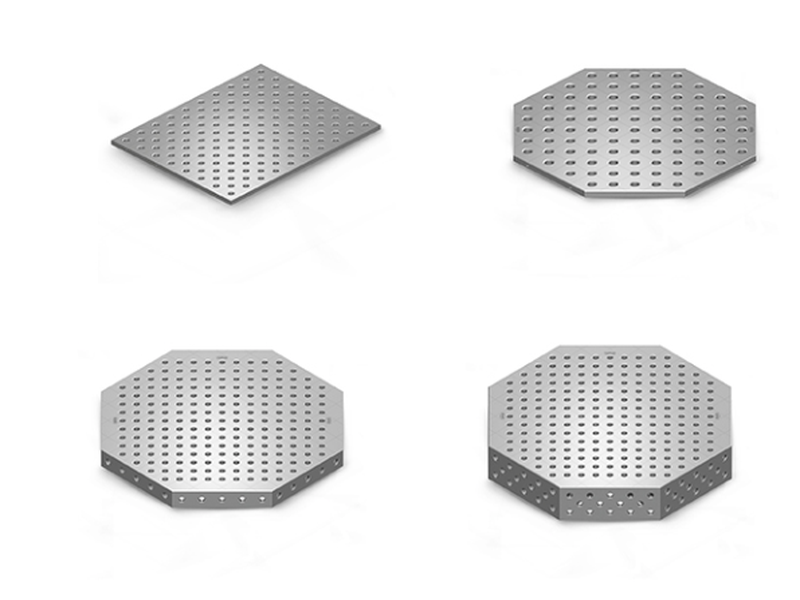

Ob kleine Werkstatt mit wenigen Mitarbeiter oder großes Industrieunternehmen – die modular aufgebauten 3D-Schweißtische lassen sich flexibel an die jeweiligen Anforderungen und wachsenden Projekte anpassen. Dank der durchdachten Systemarchitektur sind sie in verschiedenen Größen erhältlich,,,.

Jede dieser Varianten überzeugt durch ihre speziellen Stärken und ermöglicht einen vielseitigen Einsatz – sei es bei der ergonomischen Optimierung eines manuellen Arbeitsplatzes oder zur Erweiterung der Möglichkeiten in der automatisierten Schweißtechnik.

Schienensysteme

DEMMELER Fundamentschienen – Unsere modularen Schienensysteme bieten die ideale Grundlage für exakte und wiederholgenaue Spannlösungen auf großen Flächen. Ob für klassische Vorrichtungsaufbauten oder schwere Bauteile – mit verschiedenen Schienentypen und Rastermaßen passen sich unsere Systeme flexibel an Ihre Anforderungen an.

Dank präziser Bohrungen, stufenloser Verfahrbarkeit und robuster Konstruktion lassen sich Spannaufbauten schnell positionieren und sicher fixieren – auch unter Last. Alle Schienentypen sind mit hochwertigen Verbindungselementen ausgestattet und erreichen Traglasten von bis zu 30 t pro Meter.

Tischfüße & Aufstellmöglichkeiten

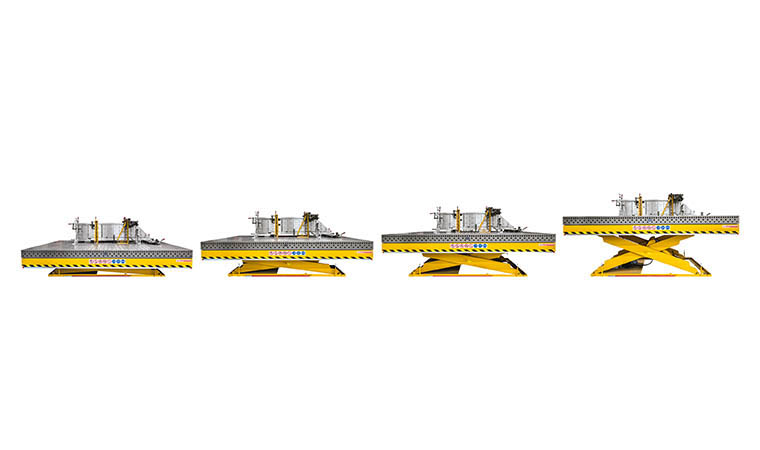

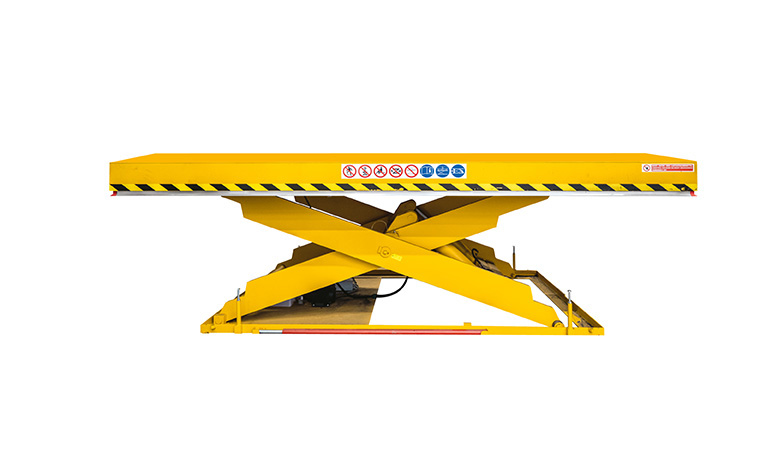

Ob feinjustierbarer Standardfuß, mobiler Schwerlastradfuß oder stufenlos verstellbare Scherenhubbühne für Bauteile bis zu 6 t – für jedes Schweißtischsystem steht eine passende Tischfußlösung bereit. So wählen Sie exakt das, was Ihr Einsatzbereich erfordert – für effiziente Abläufe und optimale Ergonomie. Die durchdachte Bauweise sorgt für eine sichere und unkomplizierte Befestigung. Die robuste Konstruktion gewährleistet eine hohe Lebensdauer. Integrierte Fußmanschetten verhindern das Verklemmen von Schweißschläuchen und schützt die Nivellierspindel zuverlässig vor Schmutz.

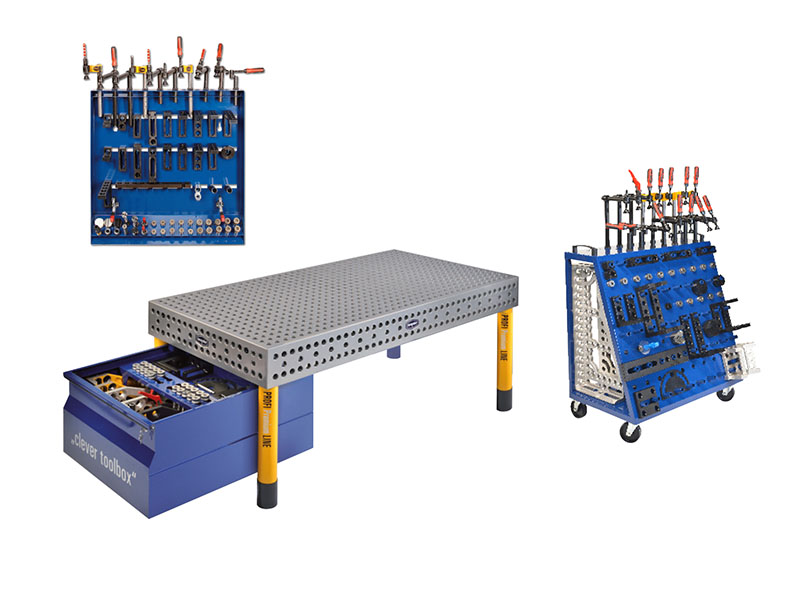

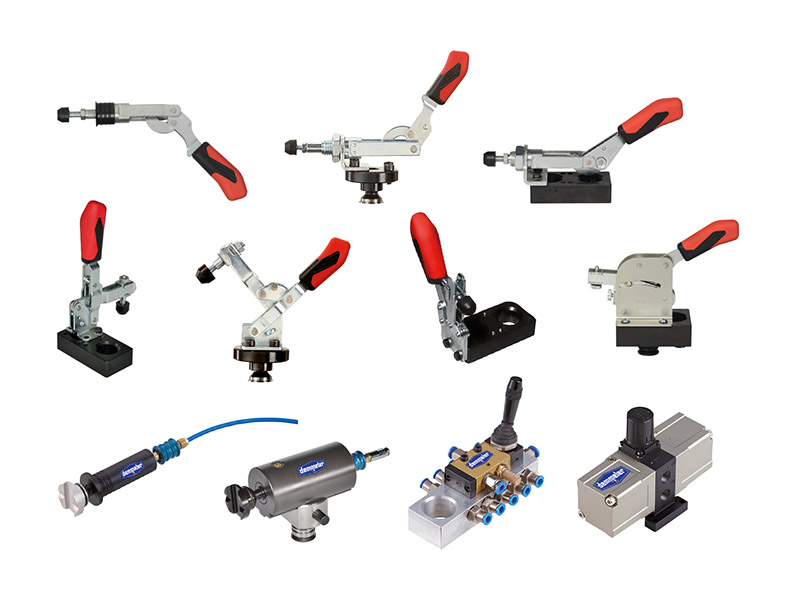

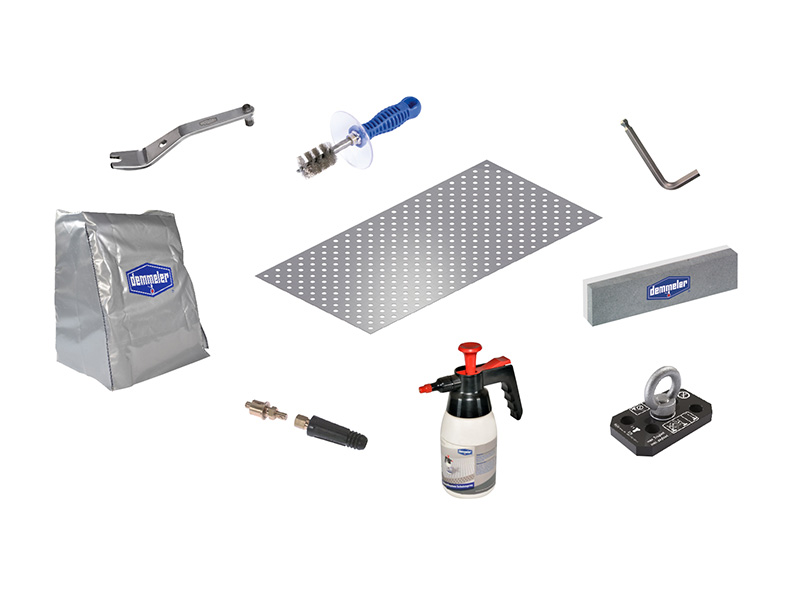

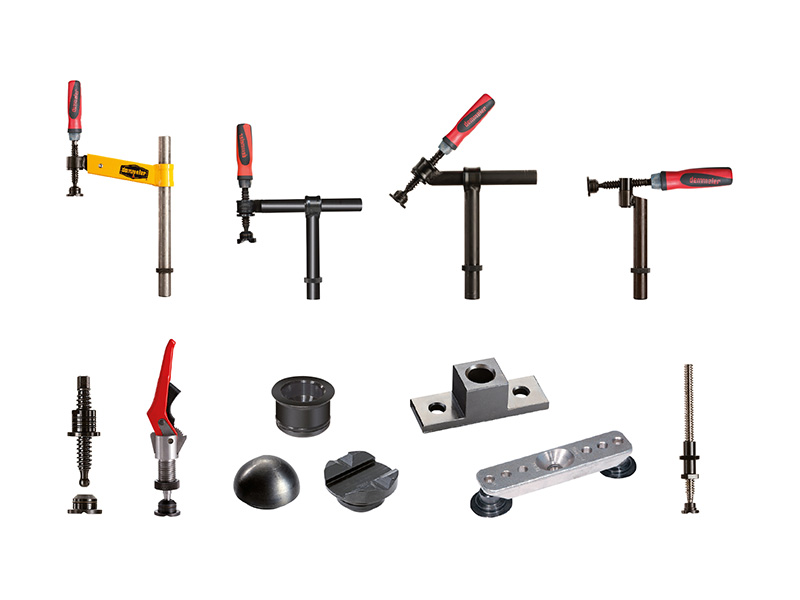

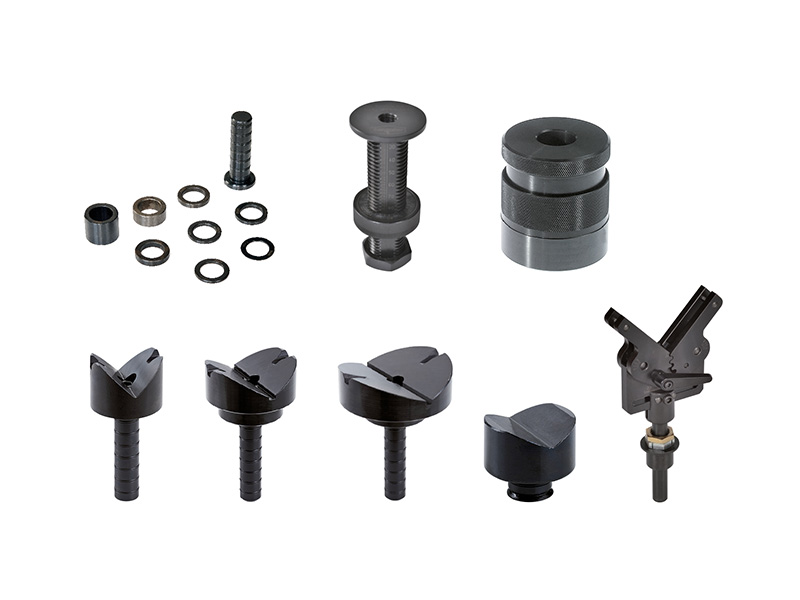

Systemzubehör

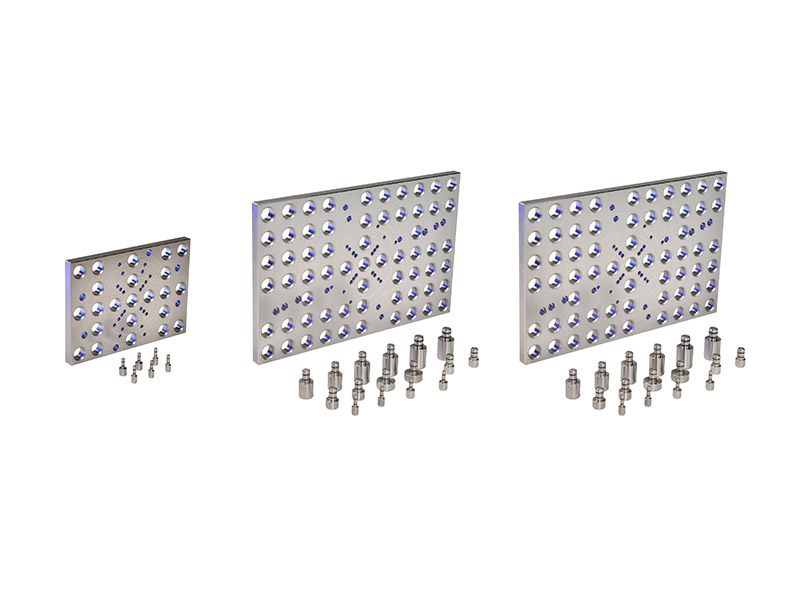

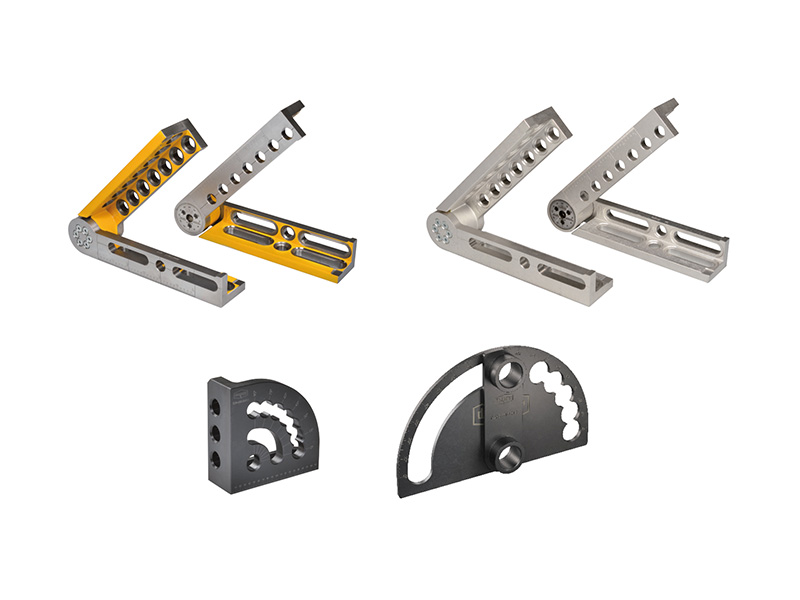

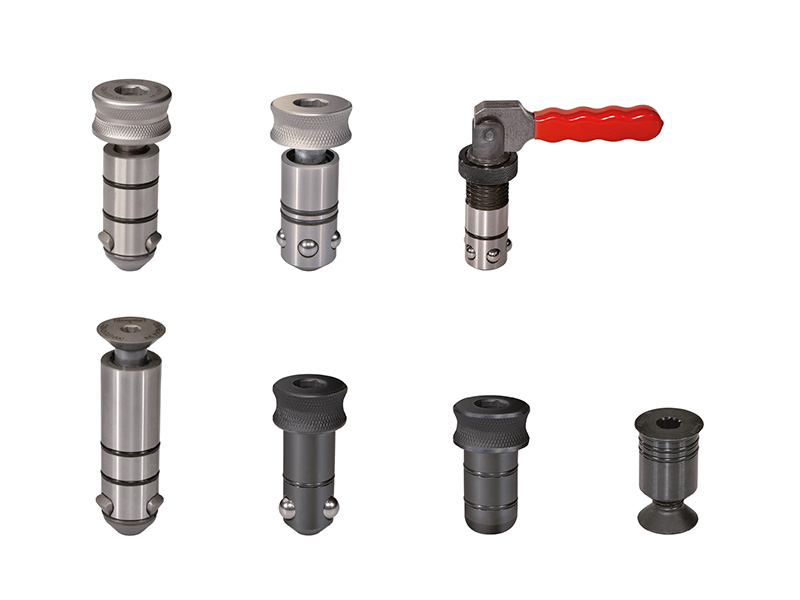

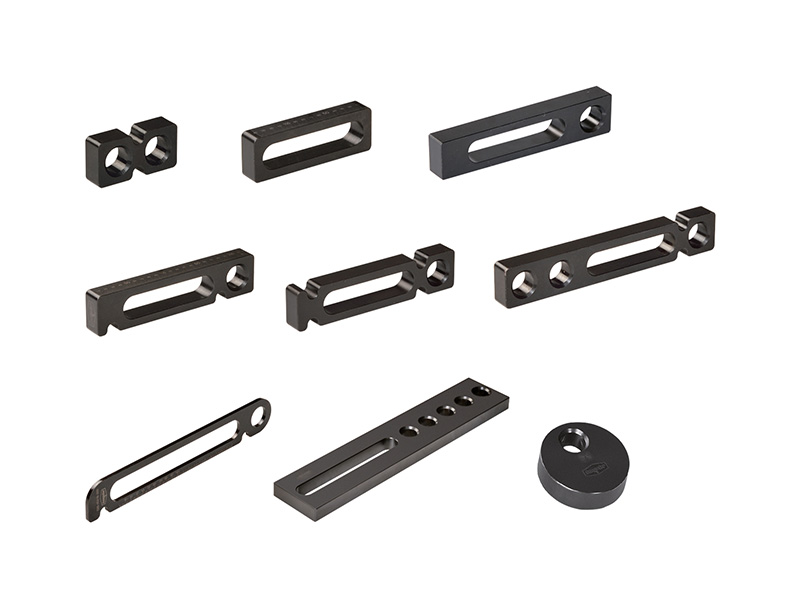

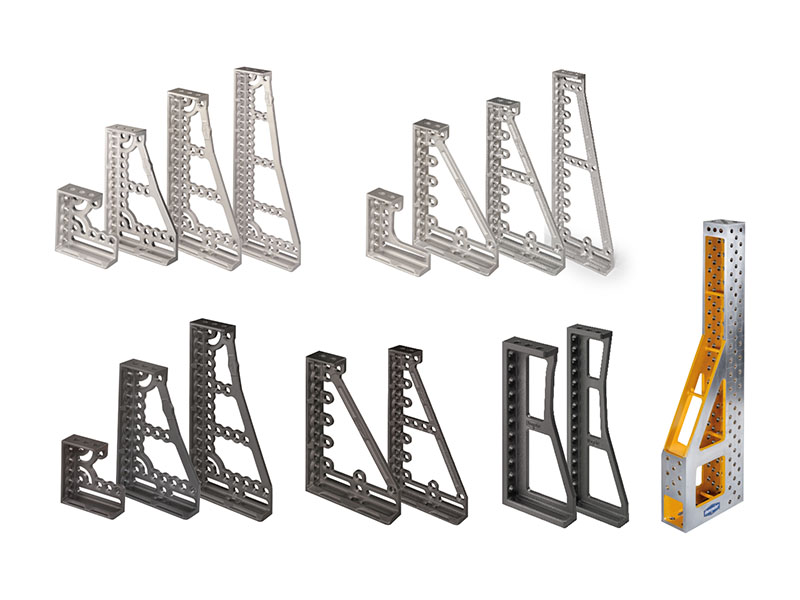

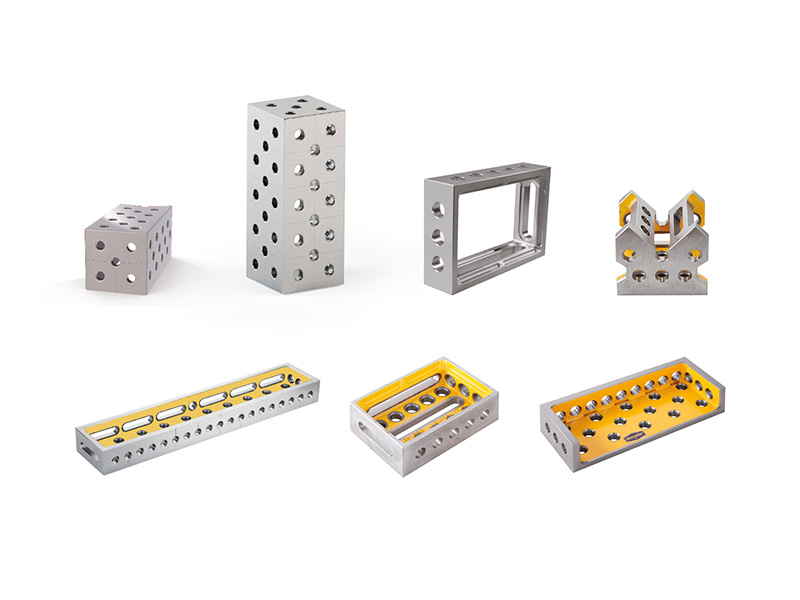

Das 3D-Schweißsystem von Demmeler besteht aus passgenauem Zubehör wie Bolzen, Zwingen, Anschläge und Winkel – optimal abgestimmt auf die entsprechenden Lochrastersysteme.

Ob in der Schweiß-, Montage- oder Messtechnik: Mit dem umfangreichen Systemzubehör richten Sie Werkstücke schnell, präzise und wiederholgenau ein – ganz ohne aufwändige Sonderlösungen.

3D-Schweißtisch D28

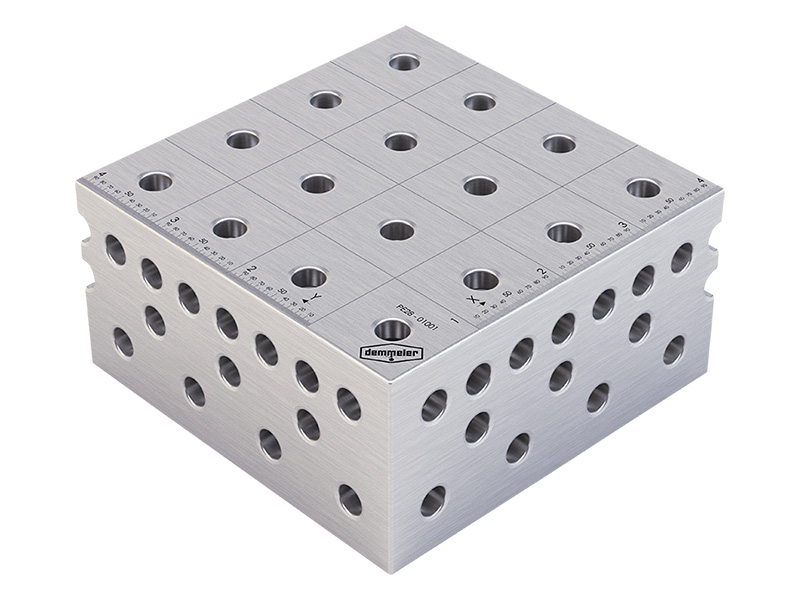

PROFIEcoLINE

Tischplatte mit Systembohrungen im Raster 100 × 100 mm
D28 Bohrbild
- Tischoberfläche – 100 x 100 mm
- Seitenwange oben und unten – 50 mm)
- Seitenwange Mitte – 100 mm)
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- oberflächengehärtet (DEMONT 860 M)
- Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

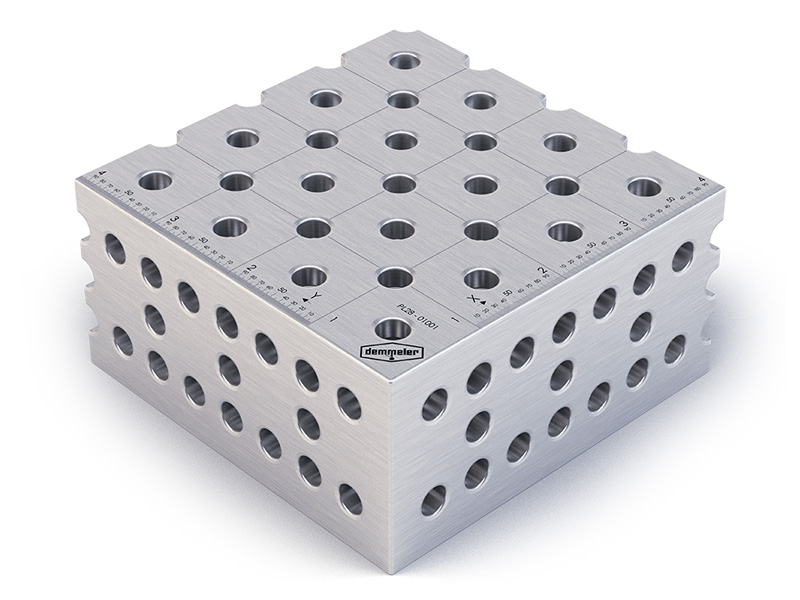

PROFIPlusLINE

Tischplatte mit Systembohrungen im Raster 100 × 100 mm
- zusätzlich diagonale Bohrungen
- ca. 80% mehr Spannmöglichkeiten gegenüber der ProfiECOLine
D28 Bohrbild
- Tischoberfläche – 100 x 100 mm + diagonal Bohrungen
- Seitenwange oben und unten – 50 mm
- Seitenwange Mitte – 100 mm
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- oberflächengehärtet (DEMONT 860 M)
- Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

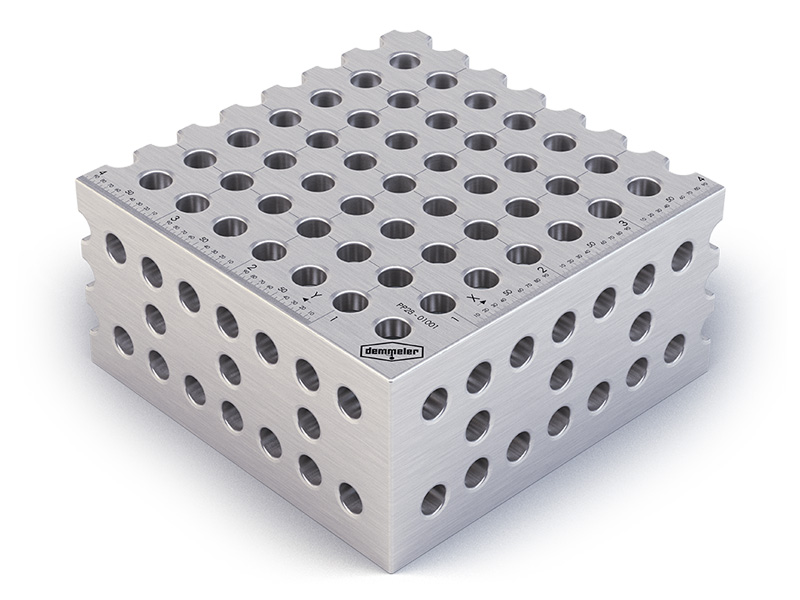

PROFIPremiumLINE

Tischplatte mit Systembohrungen im Raster 50 × 50mm

D28 Bohrbild
- Tischoberfläche – 50 x 50 mm
- Seitenwange oben und unten – 50 mm
- Seitenwange Mitte – 100 mm
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- oberflächengehärtet (DEMONT 860 M)
- Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

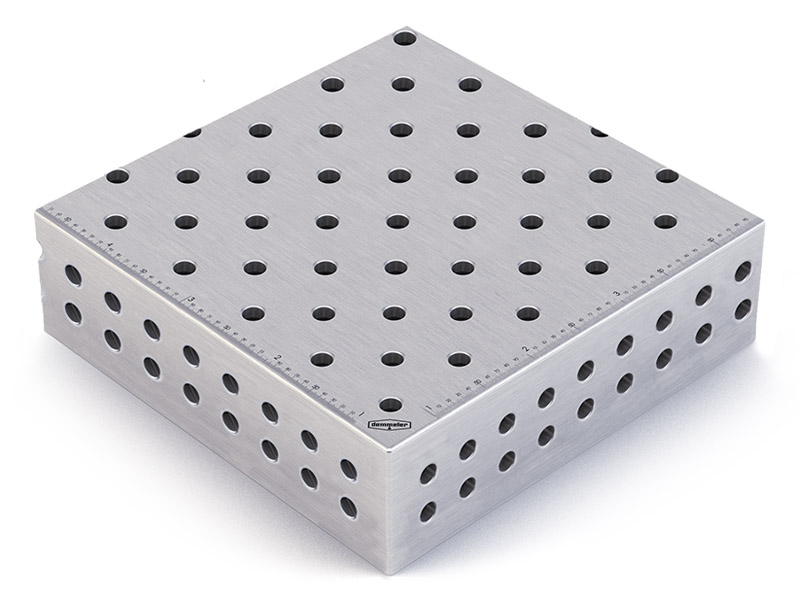

3D-Schweißtisch D22

PROFIPlusLINE

Tischplatte mit Systembohrungen im Raster 100 × 100 mm
- diagonale Bohrungen
D22 Bohrungsbild
- Tischoberfläche – 100 mm x 100 mm + diagonal Bohrungen
- Seitenwange zweireihig – 50 mm x 50 mm
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- Guss und Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

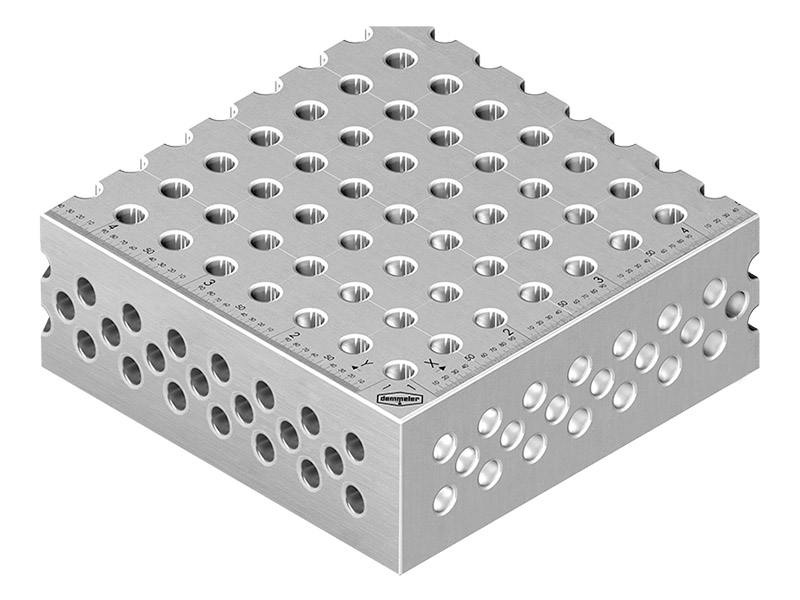

PROFIPremiumLINE

Tischplatte mit Systembohrungen im Raster 50 × 50 mm
- ca. 200 % mehr Spannmöglichkeiten als bei PROFIPlusLINE

D22 Bohrungsbild
- Tischoberfläche – 50 mm x 50 mm
- Seitenwange dreireihig – 50 mm x 50mm + diagonal Bohrungen
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- Guss und Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

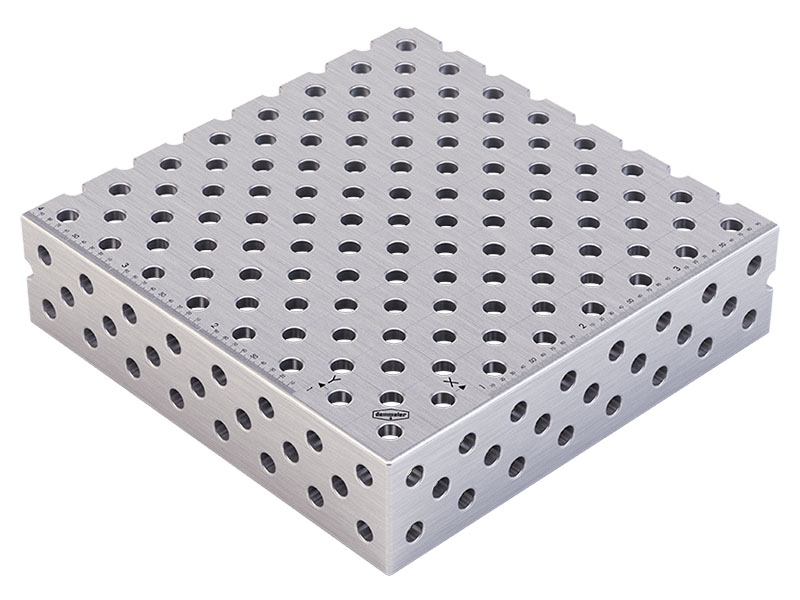

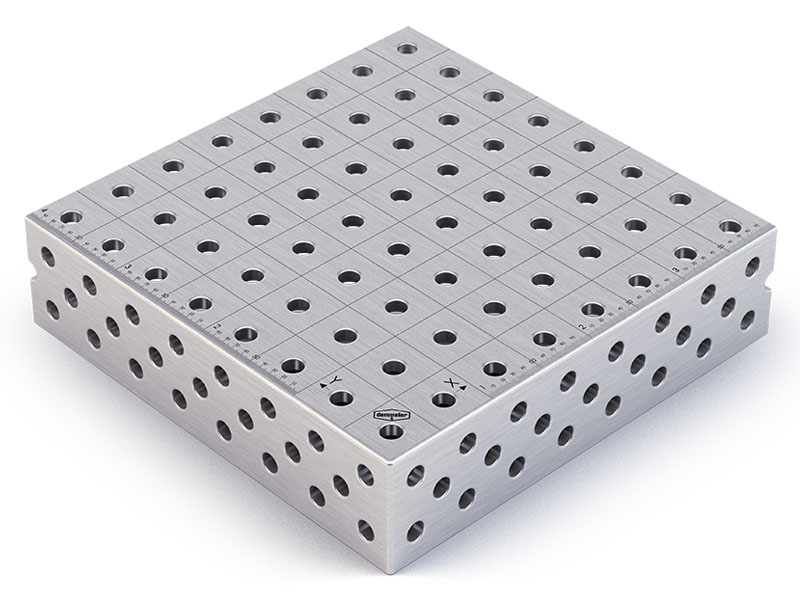

3D-Schweißtisch D16

PROFIEcoLINE

Tischplatte mit Systembohrungen im Raster 50 × 50 mm
D16 Bohrungsbild
- Tischoberfläche – 50 mm x 50 mm
- Seitenwange dreireihig – 50 mm x 50 mm + diagonal Bohrungen)
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

PROFIPlusLINE

Tischplatte mit Systembohrungen im Raster 50 × 50 mm

D16 Bohrungsbild
- Tischoberfläche – 50 mm x 50 mm + diagonal Bohrungen
- Seitenwange dreireihig – 50 mm x 50 mm + diagonal Bohrungen)
Lieferbar in der Ausführung:
- Standard
- oberflächengehärtet (DEMONT 760 M)
- Edelstahl
Alle Systembohrungen mit Schutzsenkung
Gerundete Tischaußenkante
Feinskalierung mit Millimetereinteilung an den Tischrändern
Hilfslinien im Abstand von 100 mm

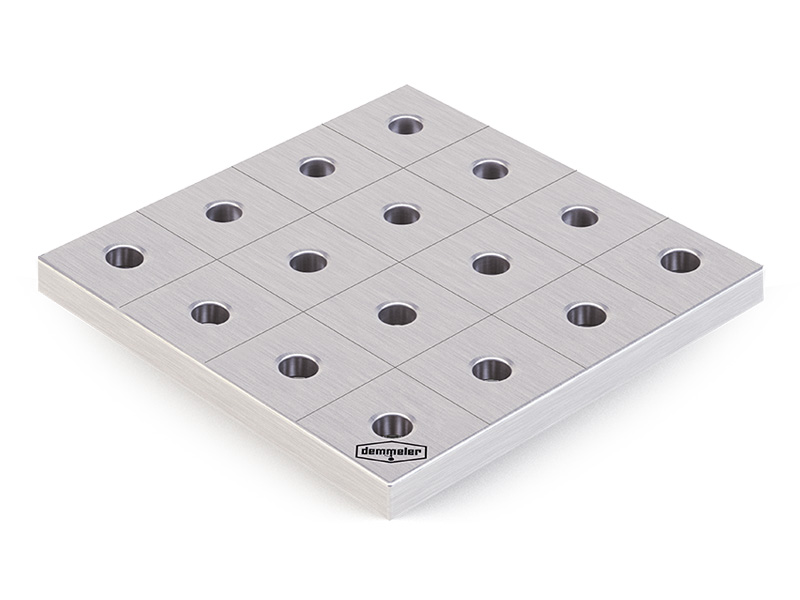

Hobbyline D28 / 3D-Mess, Montage- und Richttisch

Hobbyline D28

Preisgünstige Lösung für Anwendungen mit geringerer Beanspruchung
Arbeitsplatte ca. 25 mm stark, ausgestattet mit D28-Bohrungen im 100 x 100 mm Raster
Kompatibel mit Zubehör der EcoLINE, PlusLINE und PremiumLINE Serien
M8-Gewindebohrungen an allen Seiten der Tischplatte integriert
Acht Außenanschläge mit praktischer Griffschraube bereits enthalten
Systembohrungen sind mit Schutzfasen versehen und auf optimale Nutzbarkeit ausgelegt
Durchgehende Markierungslinien im 100-mm-Abstand entlang der X- und Y-Achse

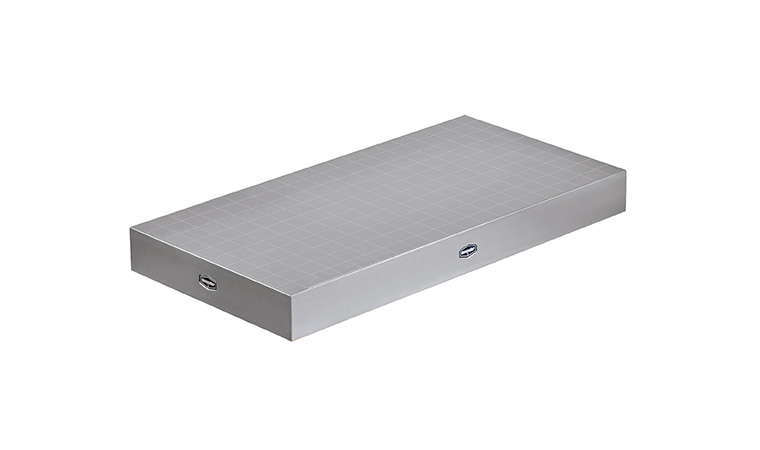

3D-Mess,Montage- und Richttisch

Ebenheitstoleranz von maximal 0,1 mm pro Meter
Präzise Ausführung für exaktes Ausrichten, Vermessen und Montieren von Werkstücken
Kanten des Tisches sind für bessere Ergonomie und Handhabung überarbeitet
Mit fein abgestufter Skala und Markierungslinien ausgestattet
Zusätzliche Querverstrebungen sorgen für erhöhte Stabilität der Tischkonstruktion
Eingelassene Logos auf allen vier Seitenwangen

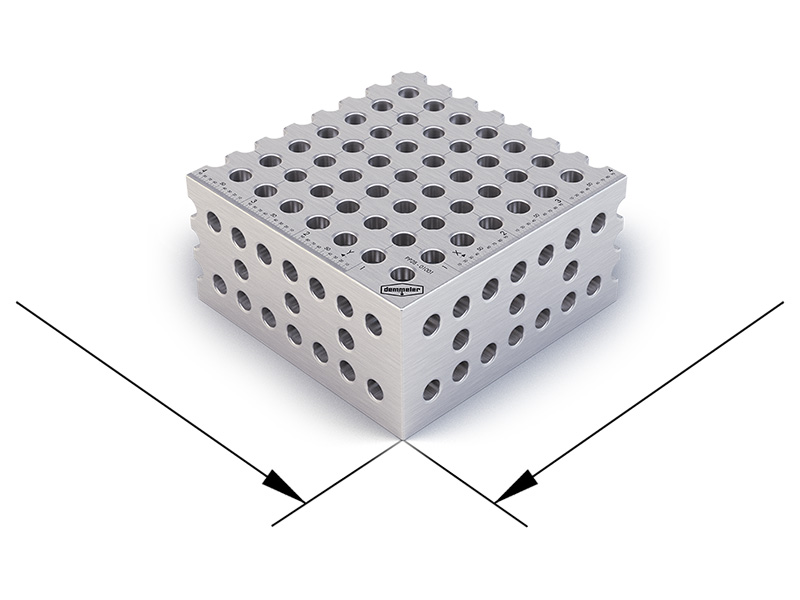

Tischgrößen

1.000 x 1.000 mm
1.200 x 800 mm
1.200 x 1.200 mm
1.500 x 1.000 mm
1.500 x 1.500 mm *
2.000 x 1.000 mm (TOP Seller) **
2.000 x 2.000 mm *
2.400 x 1.200 mm (TOP Seller) **
3.000 x 1.500 mm (TOP Seller) * / **
4.000 x 2.000 mm *
4.800 x 2.400 mm *

* gilt nicht für HobbyLINE

** zusätzlich 3D-Mess, Montage- und Richttisch in entsprechenden Größen

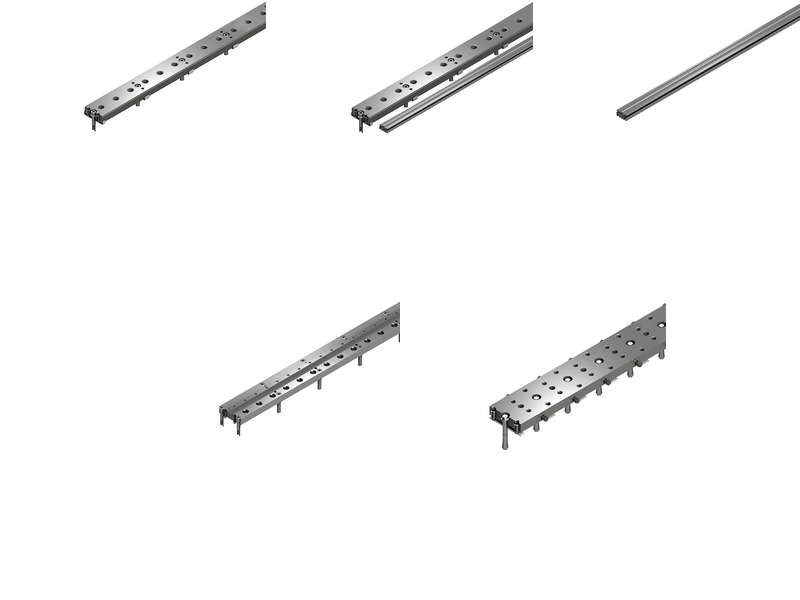

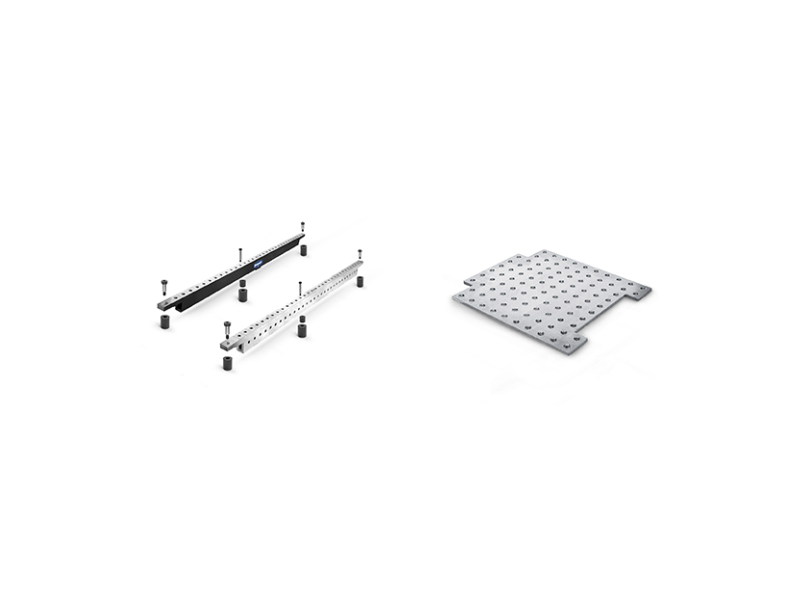

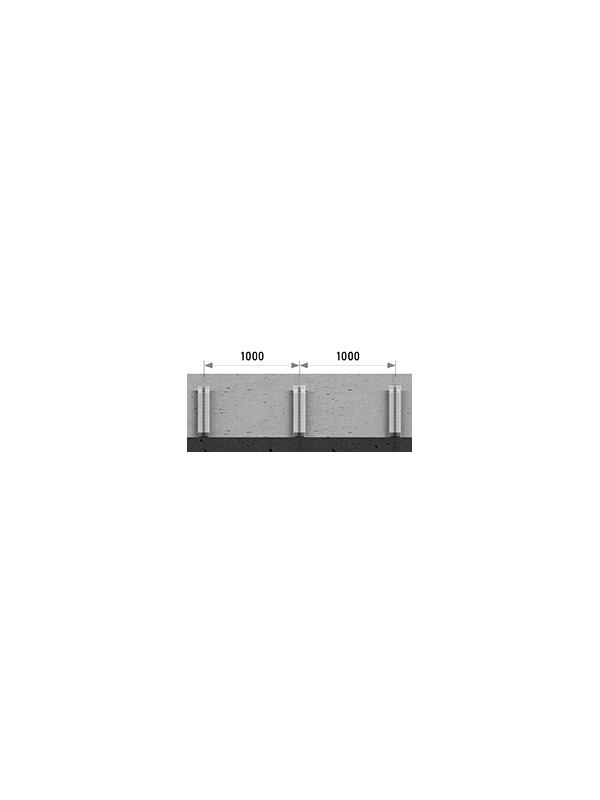

Schienensysteme

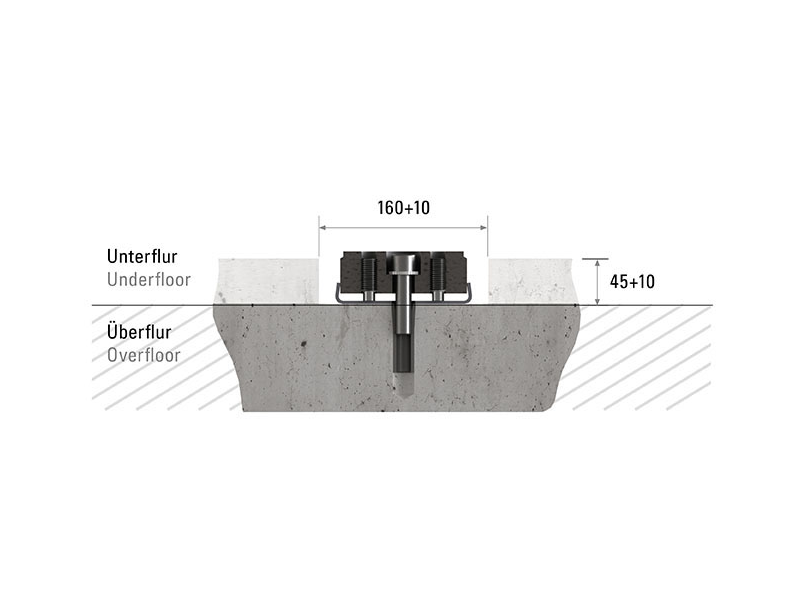

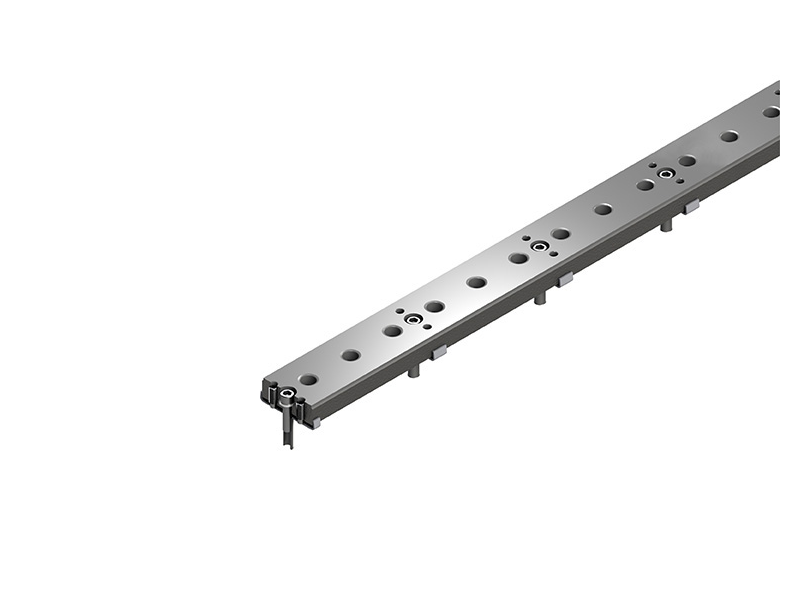

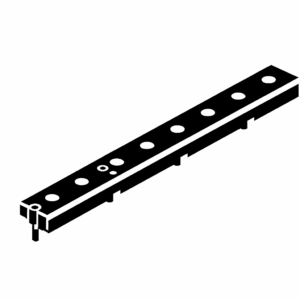

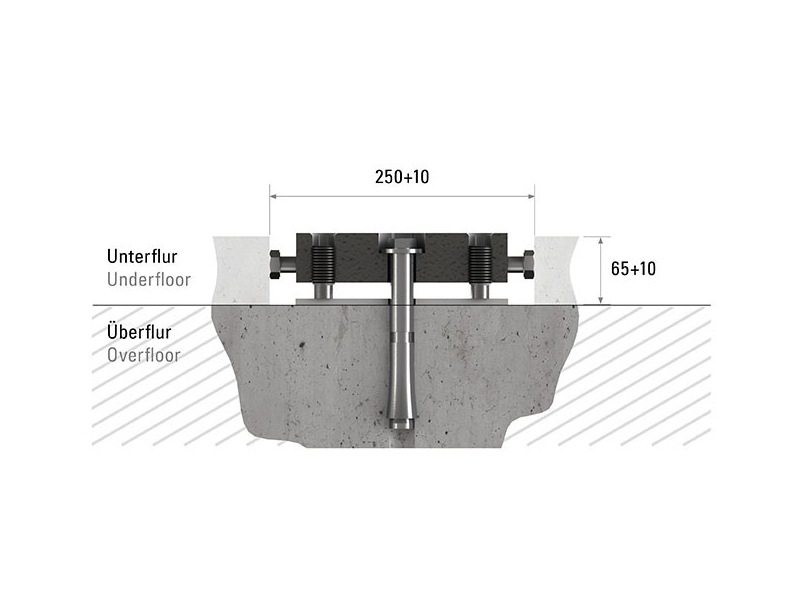

Auflage- und Fundamentschiene (Standard)

Modulares Rastersystem lässt sich über weite Strecken flexibel aufbauen
Präzise Referenz- und Spannflächen im gesamten Arbeitsbereich
Exaktes Positionieren durch D28 Bohrungen im 100 mm Raster
Optimal einsetzbar für gängige Standardanwendungen
Befestigungsmaterial wie Schrauben, Dübel und Unterlegbleche im Lieferumfang enthalten
Belastbar bis zu 16 Tonnen pro laufendem Meter
Zugbelastung pro Dübel im ungerissenen Beton max. 1,0 t

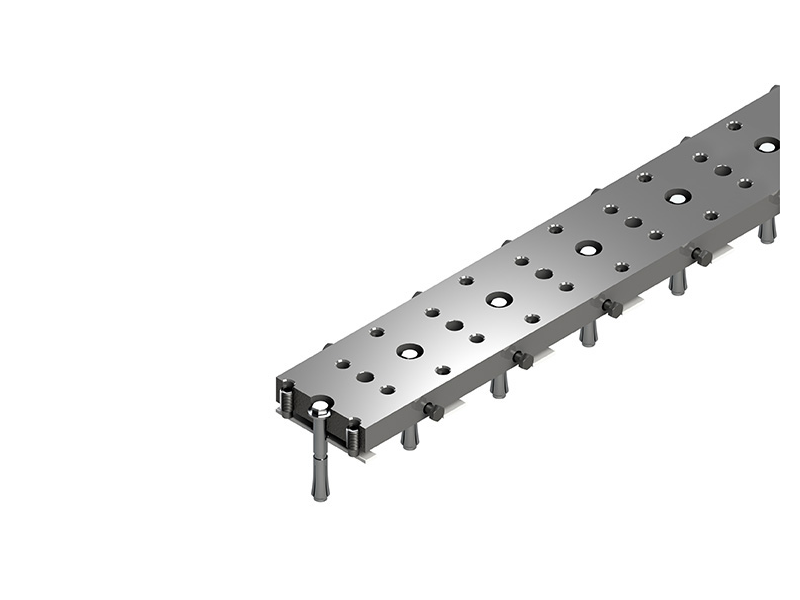

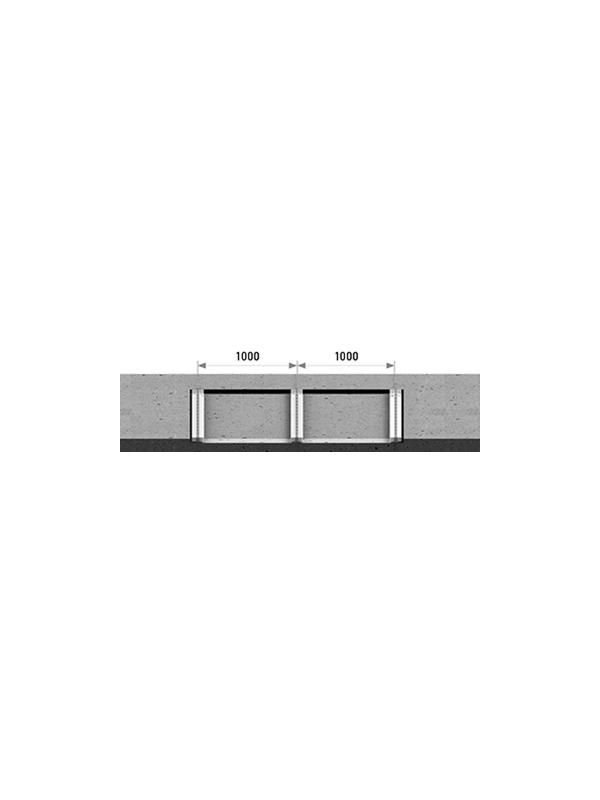

Auflage- und Fundamentschiene XL

Modulares Rastersystem eignet sich für den Aufbau über besonders große Strecken
Präzise Referenzflächen und Spannmöglichkeiten im gesamten Arbeitsbereich gewährleistet
Hohe Genauigkeit dank D28 Bohrungen im 200 mm Raster
Entwickelt für besonders hohe Belastungen – auch ideal für Standardanwendungen
Montageset mit Schrauben, Dübeln und Unterlegbleche bereits enthalten
Belastbarkeit von bis zu 30 Tonnen pro Meter
Rund 80 % höhere Tragfähigkeit im Vergleich zur Standardausführung
Zuglast pro Dübel im ungerissenen Beton: bis zu 1,8 t

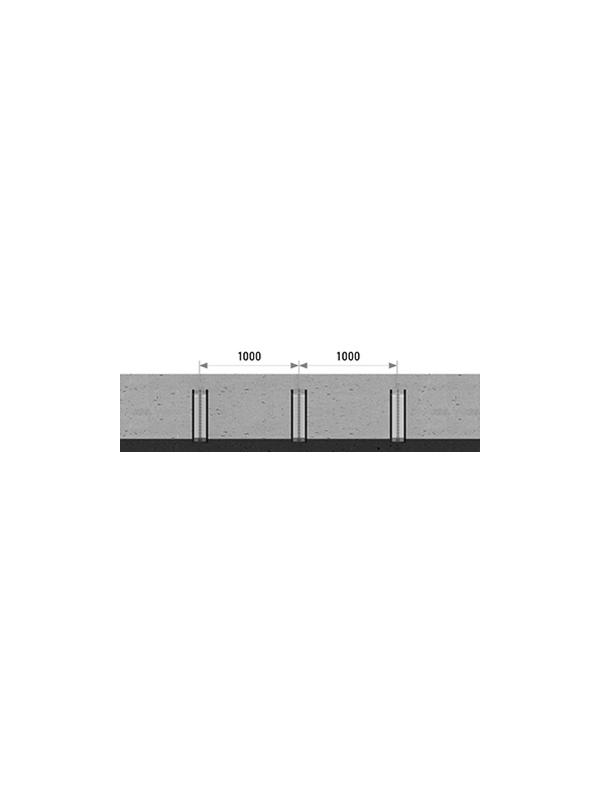

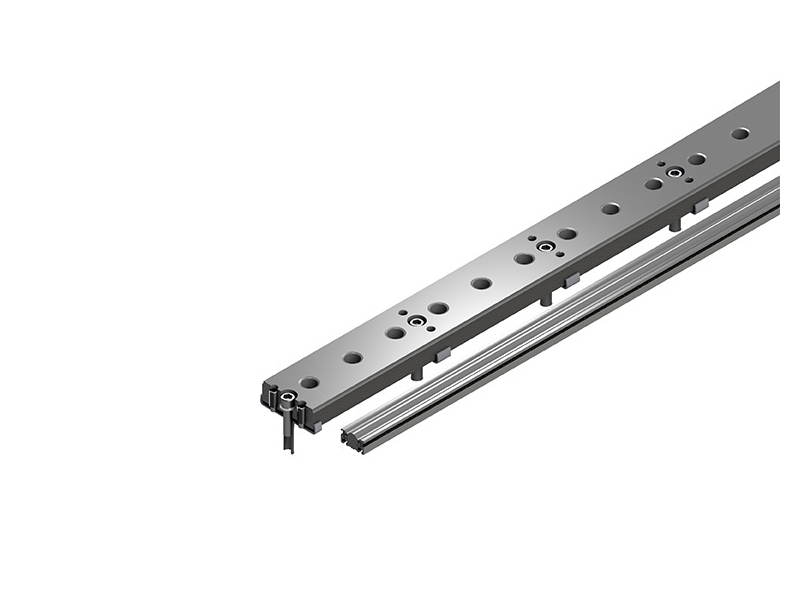

Auflage- und Fundamentschiene LINEAR

Das modulare Rastersystem lässt sich über größere Strecken hinweg flexibel erweitern
Gleichmäßige Referenz- und Spannflächen im gesamten Arbeitsbereich für präzises Arbeiten
Systemkomponenten können auch unter Belastung verschoben werden
Hohe Kippsicherheit dank umlaufender Führungsgeometrie
Profilführung ist gehärtet und präzise geschliffen für langlebigen Einsatz
Aufbauten lassen sich im Raster zuverlässig positionieren und fixieren
Montagematerial (Schrauben, Dübel, Unterlegbleche) im Lieferumfang enthalten
Belastbar mit bis zu 16 Tonnen pro Meter
Maximal zulässige Zuglast pro Dübel (ungerissener Beton): 1,0 t

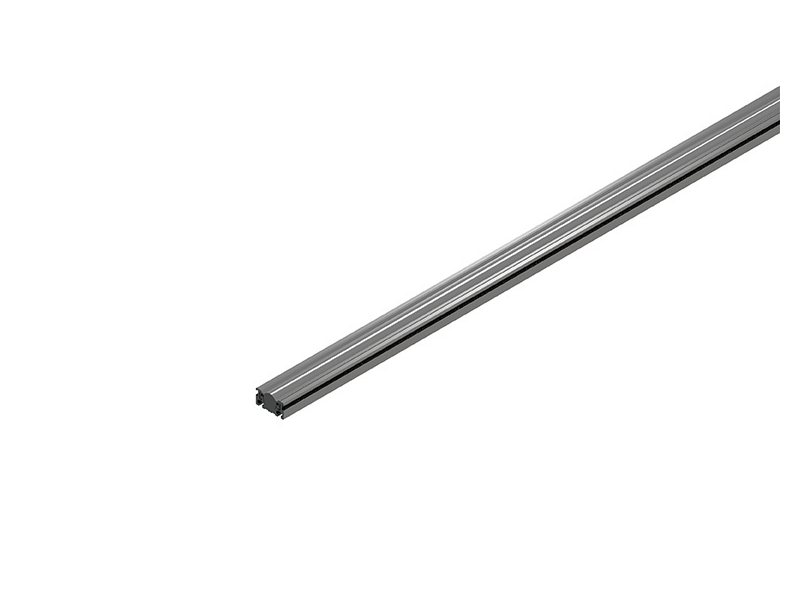

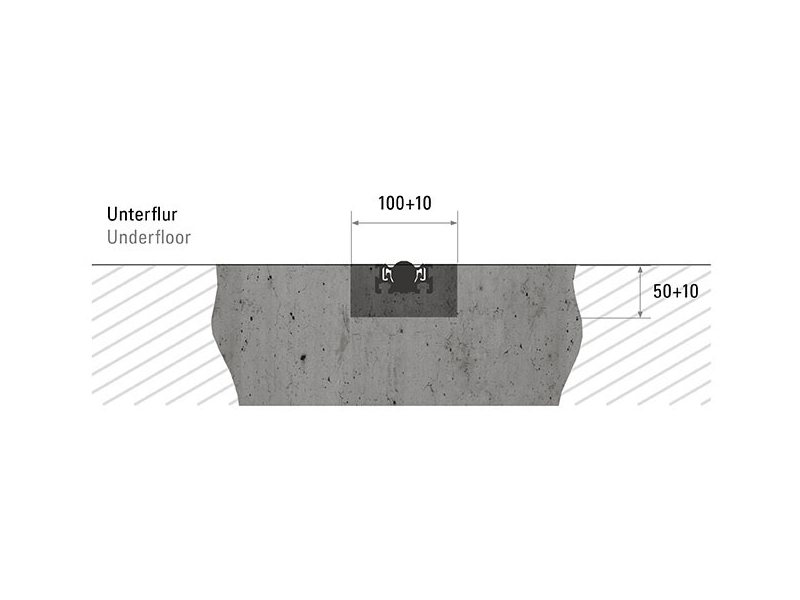

Auflage- und Fundamentschiene RUND

Erweiterbarer Verfahrbereich für Anwendungen über lange Distanzen
Präzise Bezugsebene im gesamten Arbeitsfeld gewährleistet
Systemaufbauten lassen sich auch unter Last frei verschieben
Aufbauten können stufenlos positioniert werden – maximale Flexibilität
Optimal für den Einsatz in automatisierten Palettenwechsel-Systemen
Bodenintegrierbare Absteckbuchsen ermöglichen exakte End- oder Arbeitspositionen
Tragfähigkeit von bis zu 10 Tonnen pro laufendem Meter

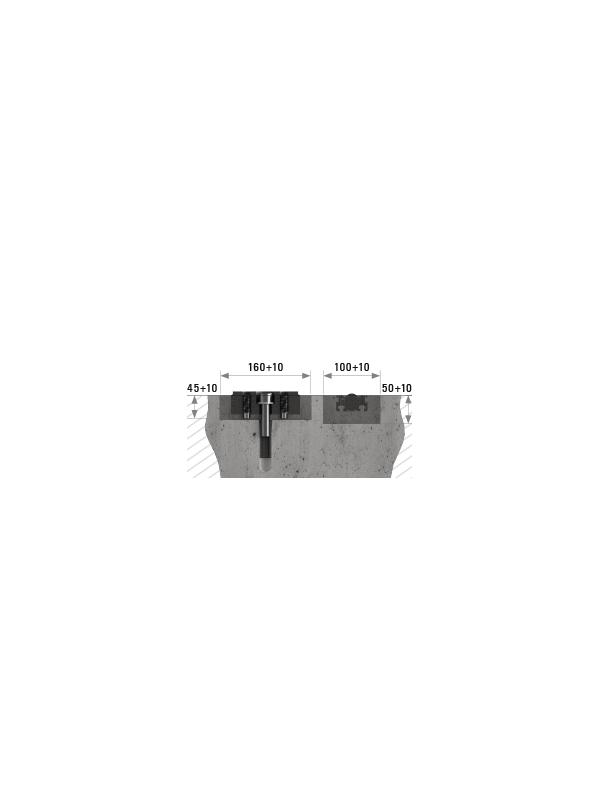

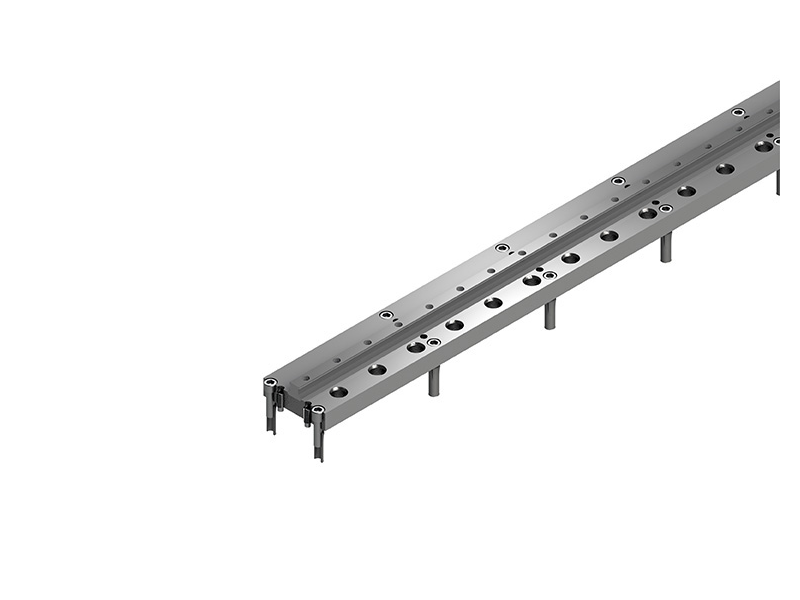

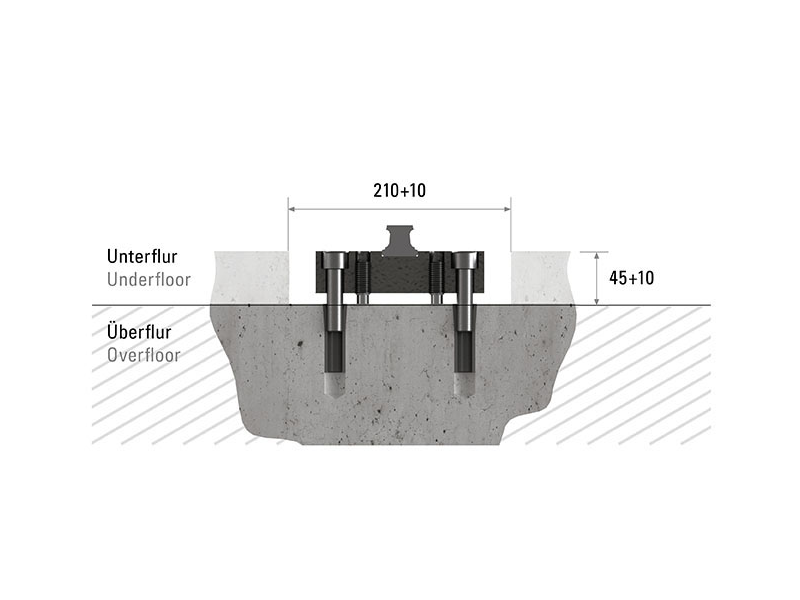

Auflage- und Fundamentschiene DUO

Verfahrbereiche lassen sich modular über größere Distanzen realisieren
Präzise Aufspann- und Referenzflächen im gesamten Arbeitsbereich verfügbar
Auch unter Last können Systemkomponenten problemlos verschoben werden
D28 Bohrungen im 100 mm Raster ermöglichen exakte Positionierung
Aufbauten lassen sich stufenlos und flexibel ausrichten
Im Lieferumfang enthalten: Montageset mit Schrauben, Dübeln und Unterlegbleche
Tragkraft je nach Laufkassettenanzahl bis zu 20 Tonnen pro Meter
Zugbelastung pro Dübel im ungerissenen Beton: bis zu 1,0 t

Schienenlängen

1000 mm (Standard, RUND)
2000 mm (Standard, RUND)
3000 mm (Standard, XL, LINEAR, RUND, DUO)
4000 mm (Standard)
5000 mm (Standard)
6000 mm (Standard, XL, LINEAR, DUO)

* Alle Schienen sind auf Anfrage auch in DEMONT 760 erhältlich.

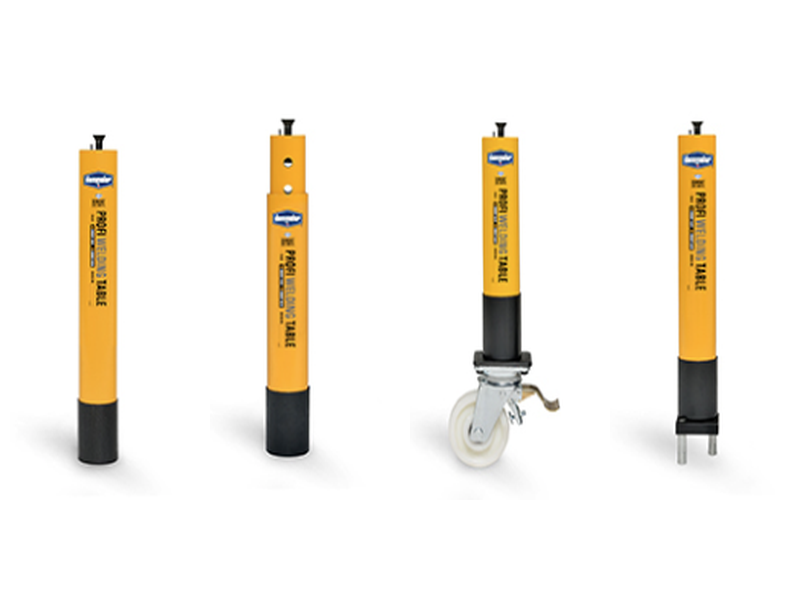

Tischfüße & Aufstellmöglichkeiten

Tischfüße

Stabile M30x2 Gewindespindel
Fußmanschette schützt Gewindespindel vor Schmutz und verhindert das Verklemmen des Schlauchpakets
Auch als Stützfuß in Verbindung mit auskragend angeordnetem Distanzwinkel U-Form ab 1 m Länge
Inkl. Montage-Senkschraube M24 x 60
Fußrohr pulverbeschichtet
Weitere Fußhöhen auf Anfrage möglich

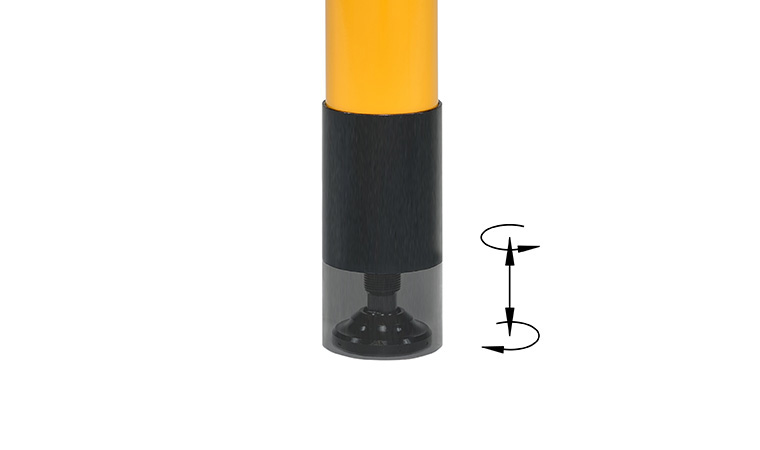

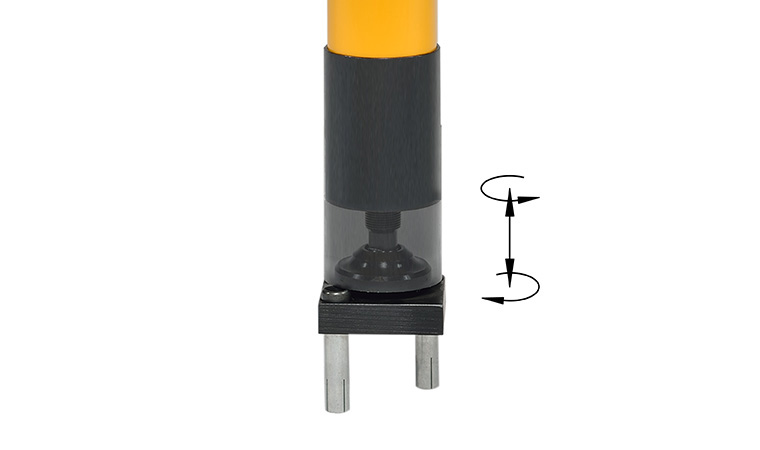

Standardfüße

± 30 mm feineinstellbar
Pendelbarer Fußteller

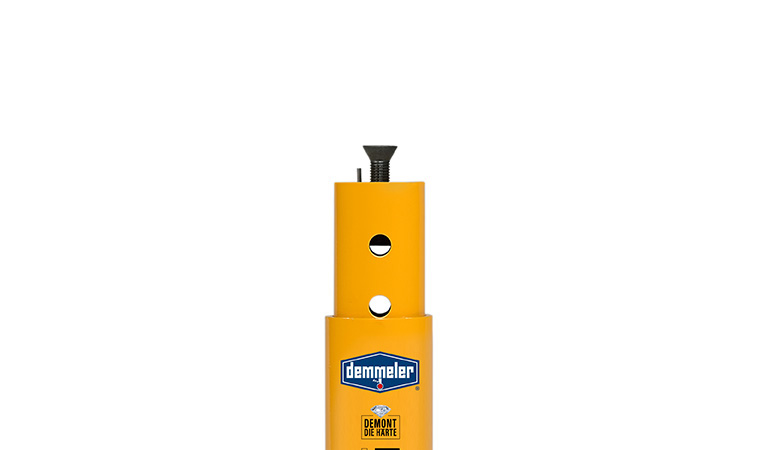

Teleskopfüße

Verstellbereich Teleskop 350 mm in 50 mm Schritten
- min. 550 mm – max. 900 mm ± 30 mm feineinstellbar

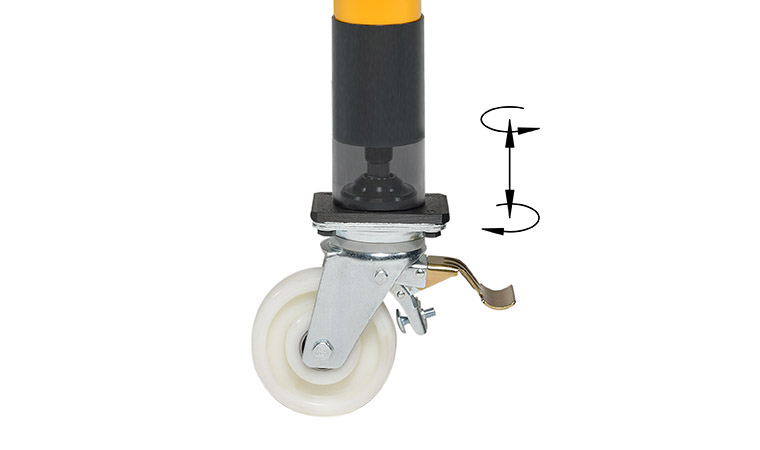

Schwerlasträder

Rad optional mit Bremse
Robuste Ausführung
Mit 360° Lenkrolle

Verankerungsfuß

Zur festen Fixierung auf dem Hallenboden gegen Zug, Druck und Verschiebung (z.B. Robotereinsatz)
Inkl. Montage-Senkschraube M24 x 60 sowie für die feste Verankerung mit dem Boden 2x Einschlaganker, 2x Zylinderschraube M16 x 40

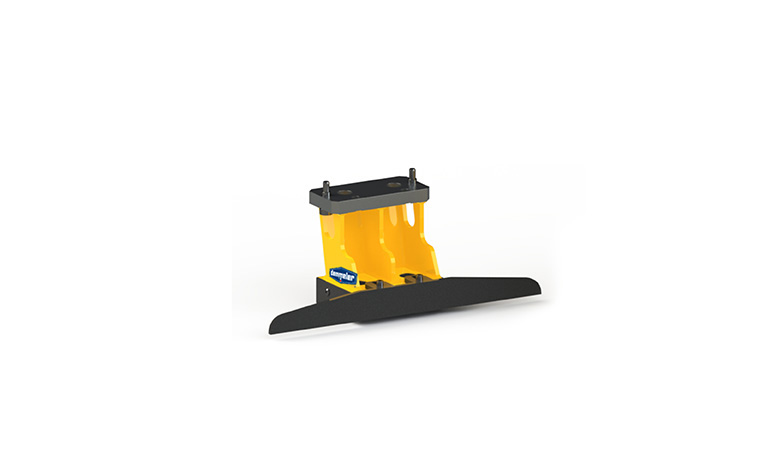

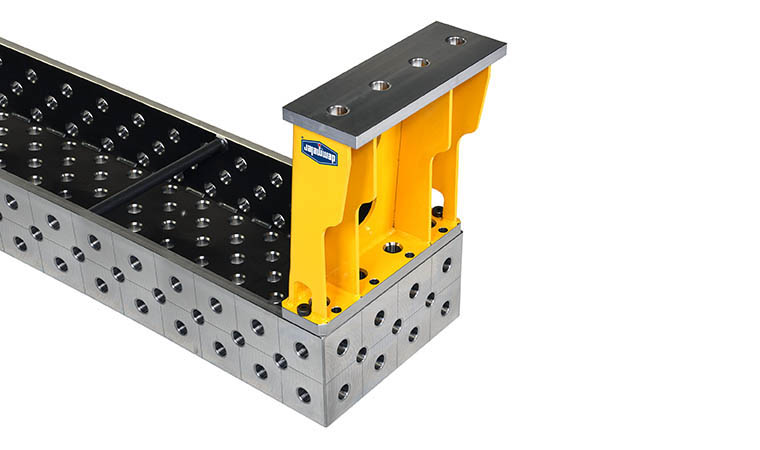

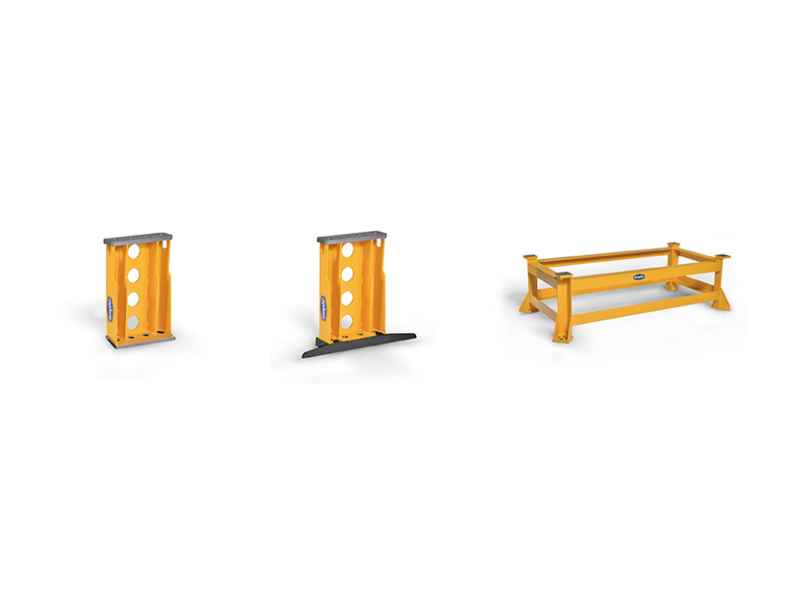

Füße für U-Distanzen & Schienen

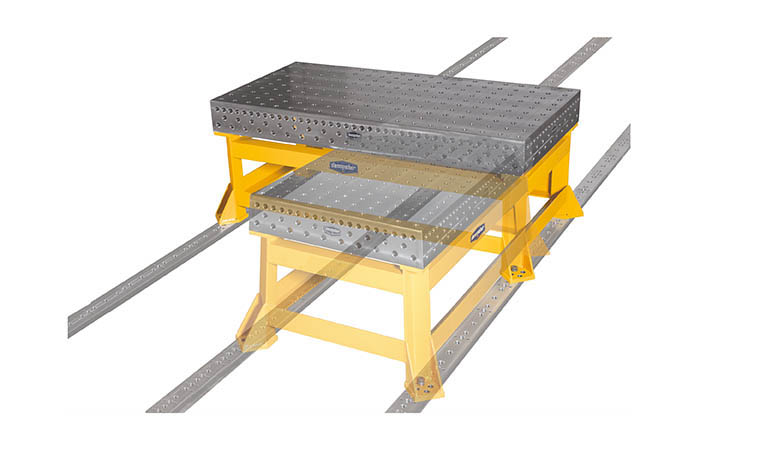

Verbindungsmodul zwischen Distanzwinkel in U-Form bzw. 3D-Schweißtisch und Auflage- bzw. Fundamentschiene
Durch den einfachen Austausch der Tischfüße lassen sich verschiedene Aufbauhöhen flexibel an das Werkstück anpassen
Lieferumfang enthält 2 Passschulterschrauben M12-16 H8 x 30 zur
Befestigung an Systemkomponenten (gilt nicht für Verbindungsrahmen)
Weitere Höhenvarianten auf Anfrage erhältlich
Beim Umsetzen der Systemteile sind die internen Sicherheitsvorgaben zu beachten.

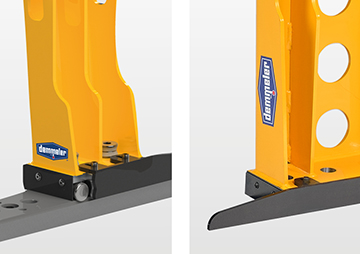

Kippsicherung gehört zum Lieferumfang (nur bei Verschiebefuß)

Verbindungsrahmen
