Unsere Lagersysteme für Bleche, Langgut und den Materialtransport bieten intelligente Lösungen für eine kompakte, sichere und effiziente Produktion. Ob Tafeln, Pakete, Rohre oder Profile: Mit durchdachten Systemen für Lagerung und automatisierten Transport optimieren wir Platzbedarf, minimieren Handhabungsaufwand und steigern Produktivität sowie Ergonomie. Ebenso sind sie ideal für laser- und stanzverarbeitende Betriebe. Diese Lagersysteme ermöglichen einen reibungslosen, integrierten Materialfluss vom Lager bis zur Maschine.

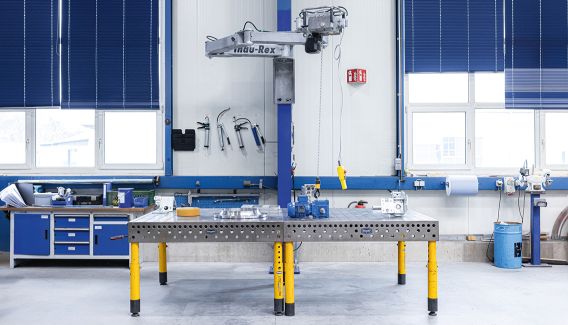

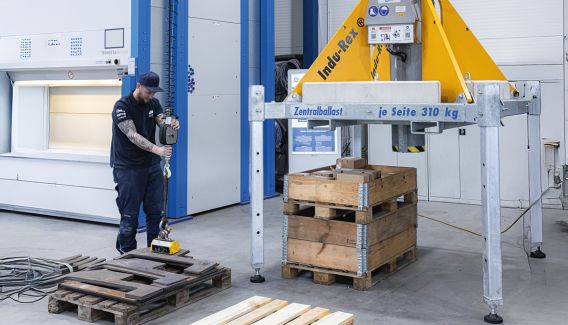

Zur weiteren Vereinfachung des Materialtransports setzen wir zusätzlich auf einen Gelenkarmkran, INDUREX, der Firma B:Hoffmann, der das Be- und Entladen noch einfacher und komfortabler gestaltet.

Blechlager PM | Langgutlager LM | Indurex-Kleinkran | Indurex-Trägerkonsole

Blechlager PM

Produkteigenschaften

Automatisierte Lagerlösungen für Bleche, Langgut und Materialtransport
Kompakte und effiziente Lagerung von Tafeln, Paketen, Rohren, Profilen und Stangenmaterial
Schneller Zugriff auf Materialien durch intelligente Systemarchitektur
Reduzierter Handhabungsaufwand dank Automatisierung
Optimale Raumausnutzung durch vertikale oder horizontale Bauweise
Automatischer Materialfluss zwischen Lager, Maschine und Arbeitsplatz
Weniger Staplerverkehr, dadurch mehr Sicherheit und Ergonomie
Spürbare Einsparung von Zeit, Platz und Kosten
Ideal für Laser- und Stanzbetriebe sowie andere Fertigungsprozesse

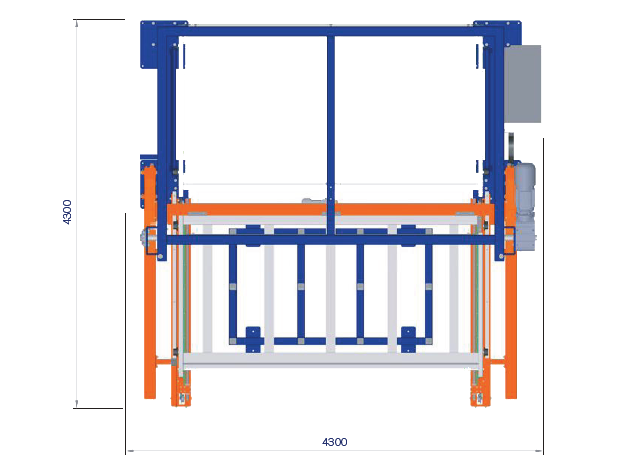

PM Compact

🔧 Technische Daten
Tiefe: 4.300 mm

Länge: 4.300 mm

Höhe: 3.750 mm

Gewicht leer: 5.900 kg

Max. Gesamtgewicht: 72.500 kg (inkl. Bodenbeladung)

📦 Schubladen
Anzahl: 25 Schubladen (für Blech 3×1,5 m)

Innenmaß: 3.040 x 1.540 x 70 mm

Tragfähigkeit pro Schublade: 2.500 kg

Feste Blechpositionierung

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400V/N/PE / 16kW

Hebeeinheit mit Zweihandschaltung

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 250 mm/s

Ladegeschwindigkeit: 250 mm/s

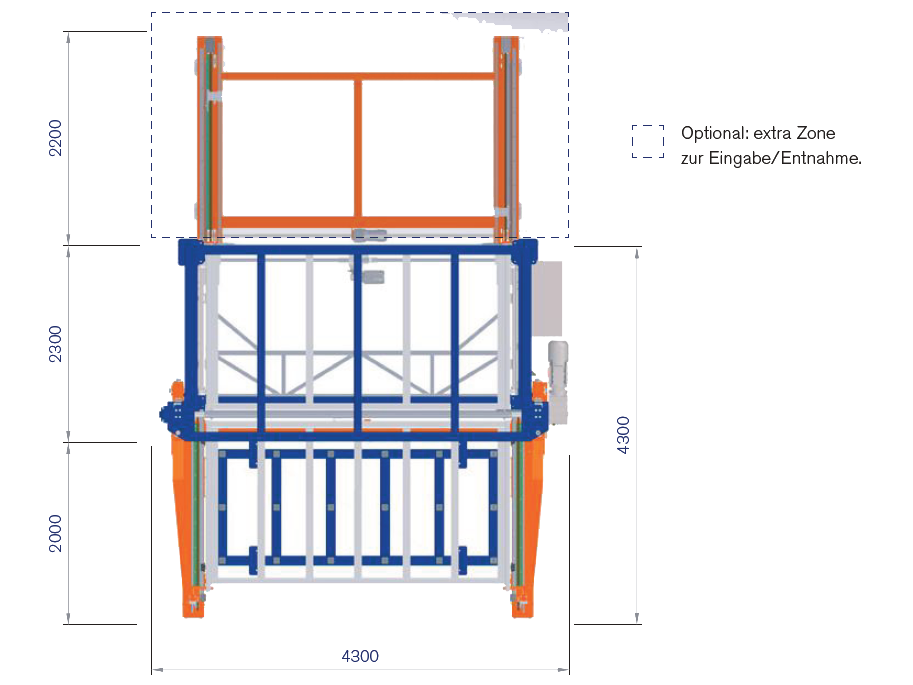

PM Logic E 3×1.5

🔧 Technische Daten
Tiefe: 4.300 mm

Breite/Länge: 4.300 mm

Höhe: variabel je nach Anzahl Schubladen (siehe Tabelle unten)

📦 Schubladen
Innenmaß: 3.040 x 1.540 x 70 mm

Tragfähigkeit pro Schublade: 2.500 kg

Automatische Blechpositionierung

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400V/N/PE / 16kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 250 mm/s

Ladegeschwindigkeit: 250 mm/s

📊 Variantenübersicht (Beispiele):
Schubladen | Höhe (mm) | max. Gesamtgewicht (kg)
35 | 5.085 | 109.000
40 | 5.610 | 124.000
45 | 6.135 | 139.000
50 | 6.660 | 154.000

👉 Bis zu 65 Schubladen und 199.000 kg möglich!

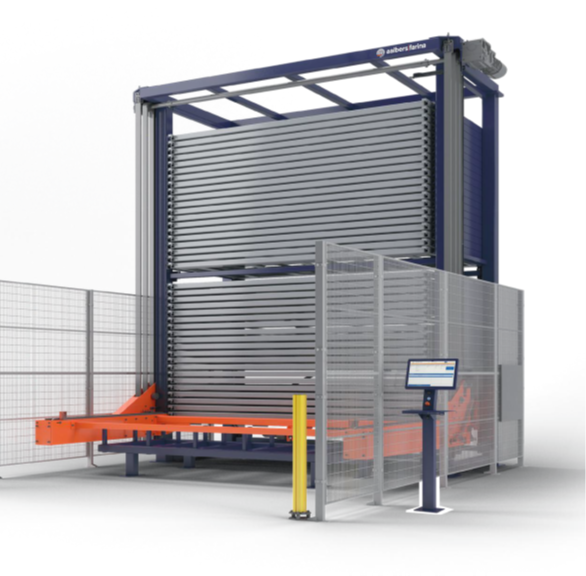

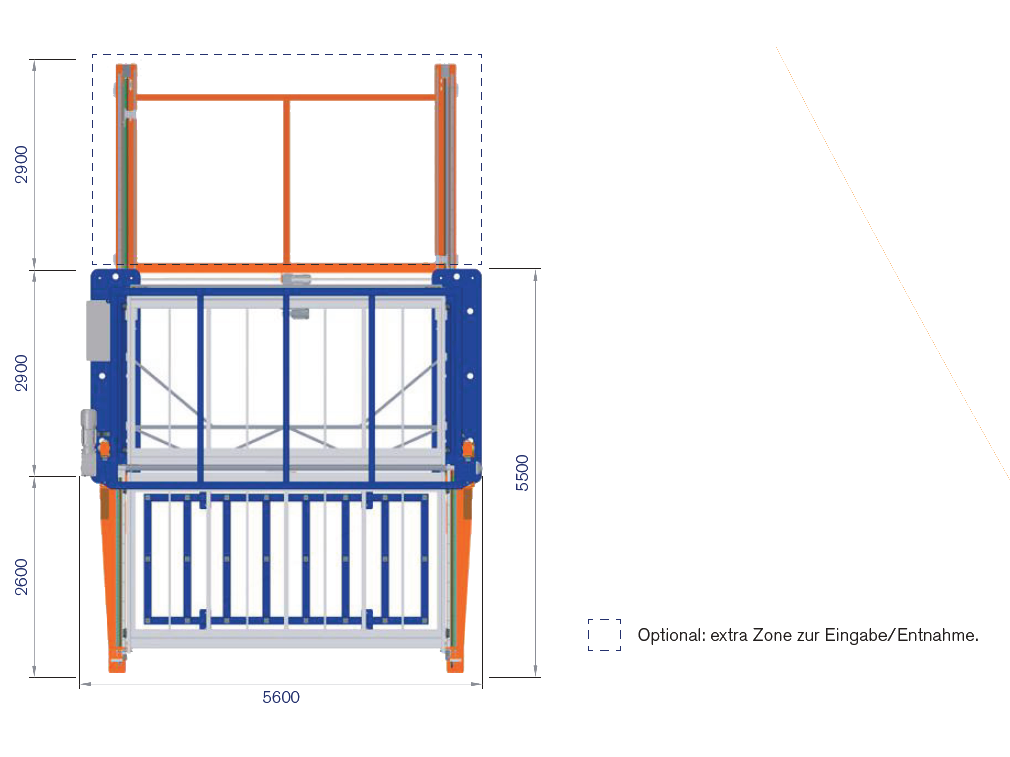

PM Logic E 4×2

🔧 Technische Daten
Tiefe: 5.600 mm

Breite/Länge: 5.500 mm

Höhe: variabel je nach Anzahl Schubladen (siehe Tabelle)

📦 Schubladen
Innenmaß: 4.040 x 2.040 x 70 mm

Tragfähigkeit pro Schublade: 2.500 kg (optional 4.500 kg)

Automatische Blechpositionierung

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400V/N/PE / 16kW (bei 2.500 kg Schubladen)

Stromanschluss: CEE 63A / 400V/N/PE / 21kW (bei 4.500 kg Schubladen)

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 200 mm/s

Ladegeschwindigkeit: 200 mm/s

📊 Variantenübersicht (Beispiele):
Schubladen | Höhe (mm) | max. Gesamtgewicht (kg)
30 | 5.200 | 91.000
35 | 5.825 | 106.000
45 | 7.275 | 136.000
50 | 7.900 | 151.000

👉 Bis zu 55 Schubladen und 166.000 kg möglich!

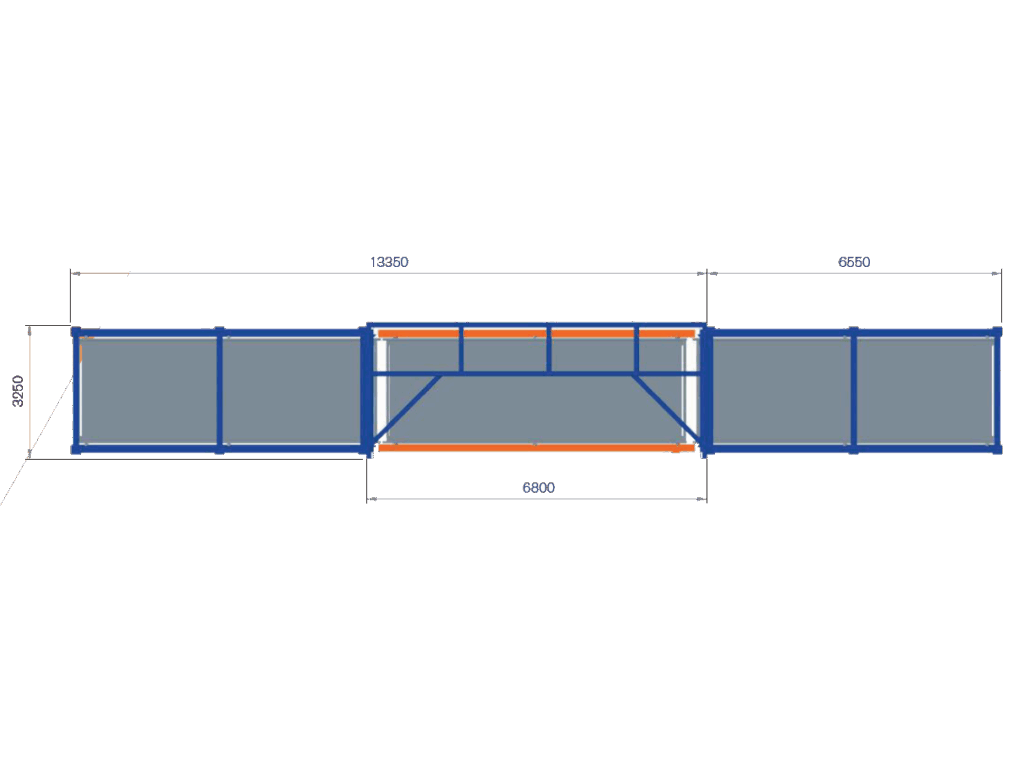

PM Cross 6×2

🔧 Technische Daten
Tiefe: 9.250 mm

Länge: 13.850 mm

Höhe: je nach Anzahl der Schubladen (siehe Tabelle)

Auch für andere Blechmaße lieferbar

📦 Schubladen
Innenmaß: 6.040 x 2.040 x 50 mm

Tragfähigkeit pro Schublade: 5.000 kg

Automatische Blechpositionierung

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 63A / 400V/N/PE / 21kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 200 mm/s

Ladegeschwindigkeit: 200 mm/s

📊 Variantenübersicht (Beispiele):
Schubladen | Höhe (mm) | max. Gesamtgewicht (kg)
22 | 4.450 | 150.000
30 | 5.450 | 200.000
40 | 6.700 | 260.000
50 | 8.150 | 151.000

👉 Bis zu 53 Schubladen und 160.000 kg möglich!

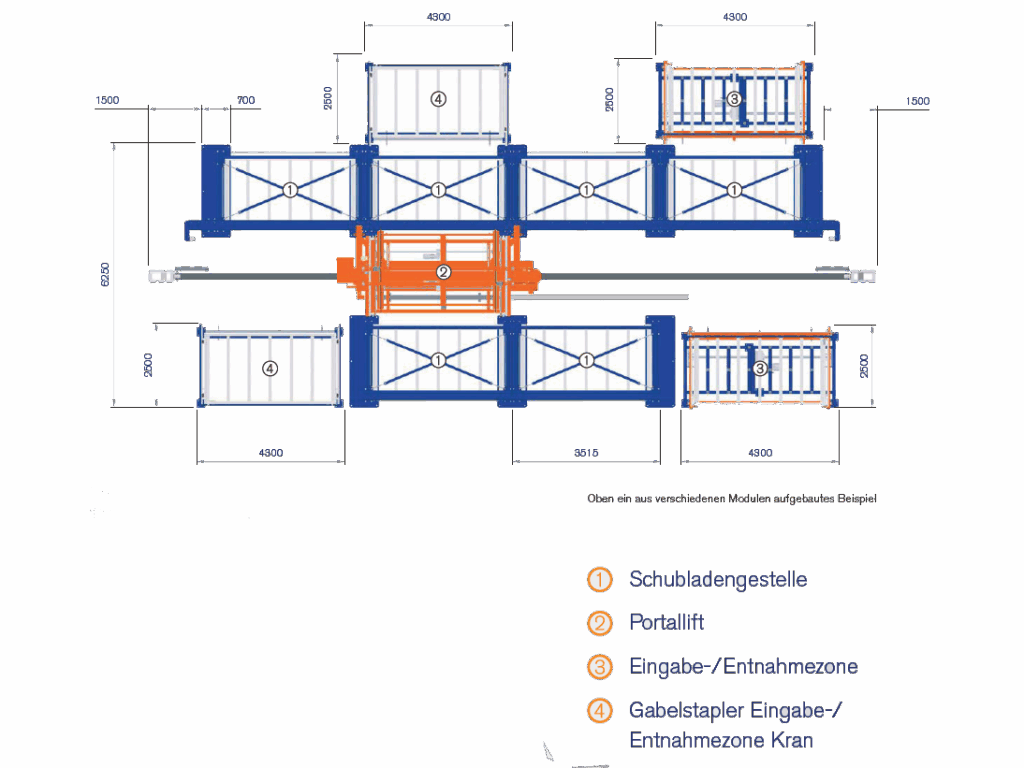

PM Spider 3×1.5

🧩 Modulares System
Aufbaubar aus folgenden Elementen:

Schubladengestelle

Portallift

Eingabe-/Entnahmezone für Gabelstapler

Eingabe-/Entnahmezone für Kran

🔧 Technische Daten
Schubladengestelle:

Tiefe: 2.000 mm

Länge: 3.515 mm

Höhe: abhängig von Schubladenanzahl

📦 Schubladen
Innenmaß: 3.040 x 1.540 x 70 mm

Tragfähigkeit: 2.500 kg

Automatische Blechpositionierung

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 63A / 400V/N/PE / 32kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 400 mm/s (Stapler & Kran)

Ladegeschwindigkeit: 250 mm/s

📊 Variantenübersicht (Beispiele):
Schubladen | Höhe (mm) | max. Gewicht (kg)
30 | 4.860 | 88.000
40 | 5.910 | 118.000
50 | 7.185 | 148.000
60 | 8.550 | 178.000

👉 Bis zu 60 Schubladen & 178.000 kg möglich!
👉 Auch für andere Blechmaße lieferbar

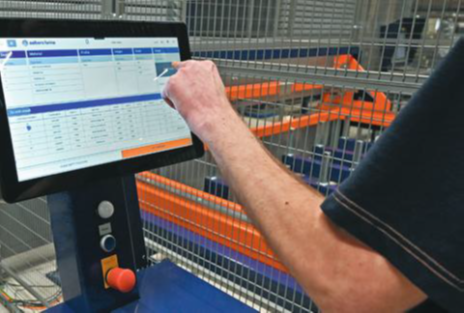

Steuerungsoptionen

💻 Steuerungen & Funktionen

Funktion	CS-C	CS+	CS-pro
Halbautomatik	●	●	●
Vollautomatik	○	●	●
Erfassung pro Position	–	●	●
Reststückerfassung	–	○	●
Suchfunktion	–	–	●
Wägung	–	–	○
Büroanbindung	–	–	●
Artikelbestand	–	–	●
ERP-Anbindung	–	–	●

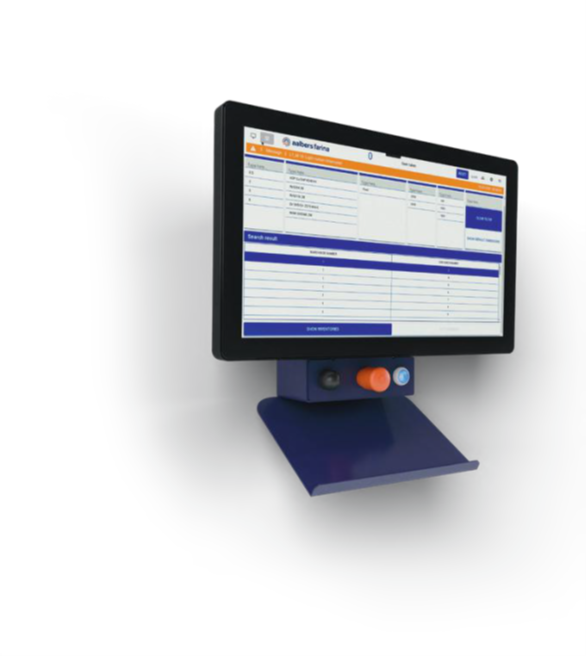

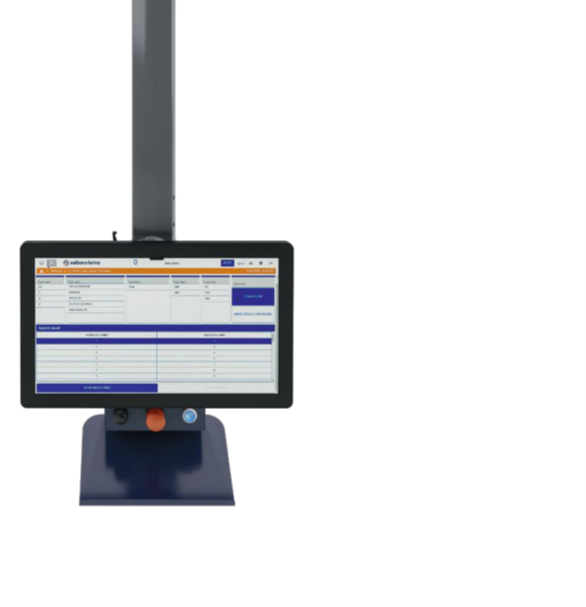

🖥️ Bedienung & Hardware

Ausführung	CS-C	CS+	CS-pro
Stehend	●	●	●
Hängend	–	○	●
7″ Touchscreen	●	–	–
15″ Touchscreen	–	●	–
21.5″ Touchscreen	–	○	●

🏗️ Systemkompatibilität

System	CS-C	CS+	CS-pro
PM Compact	●
PM Logic 3×1.5		●	○
PM Logic 4×2		●	○
PM Cross 6×2		●	○
PM Spider 3×1.5		●	●

Download

Langgutlager LM

Produkteigenschaften

Automatisches Langgutlager für Rohre, Stabmaterial und Profile
Schneller und einfacher Zugriff auf das gewünschte Material
Automatische Positionierung auf Greifhöhe
Erhöhte Arbeitssicherheit durch weniger körperliche Belastung
Optimale Raumnutzung durch kompakte Bauweise
Effiziente Restmaterial-Verwaltung – Übersichtliche Ein- und Auslagerung
Zeitersparnis beim Materialhandling
Amortisationszeit nur ca. 3 Jahre
Platz- und Kosteneinsparung durch optimiertes Lagerkonzept
Geeignet für Metallverarbeitung und andere Branchen
Fünf Modellvarianten verfügbar für unterschiedliche Anforderungen

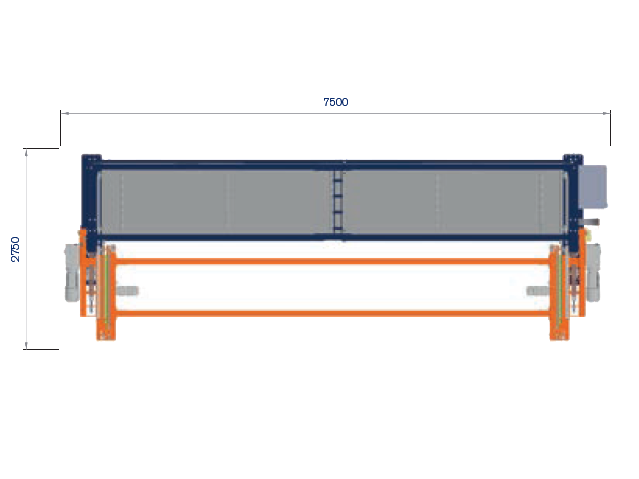

LM Compact

🔧 Technische Daten
Tiefe: 2.750 mm

Länge: 7.500 mm

Höhe: 3.750 mm

Eigengewicht: 5.500 kg

Max. Bodenbelastung: 38.500 kg

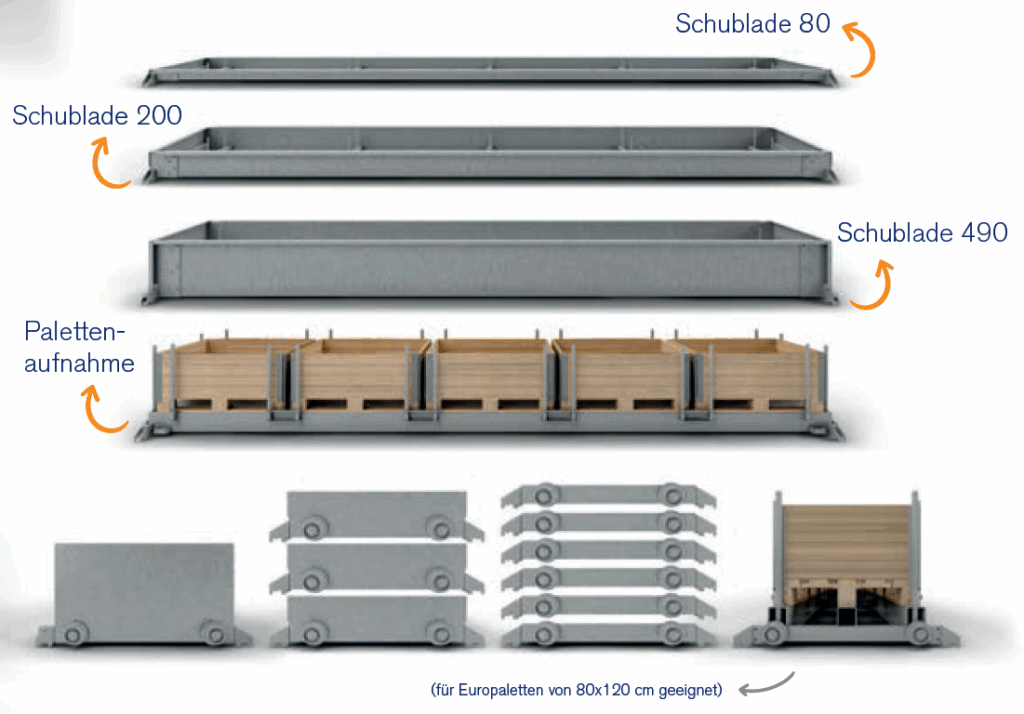

📦 Schubladen
Standardmaß: 6.200 × 790 × 200 mm

Max. Anzahl Schubladen (200 mm): 11 Stück

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400 V/N/PE / 16kW

Halbautomatisch mit Zweihandbedienung

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 300 mm/s

Ladegeschwindigkeit: 300 mm/s

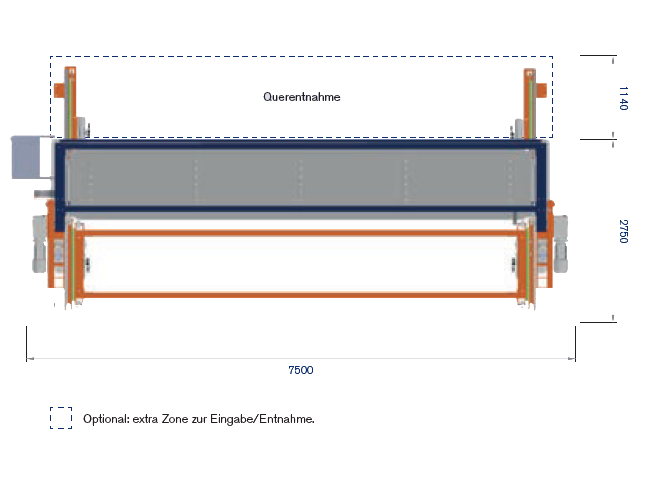

LM Logic E-6

🔧 Technische Daten
Tiefe: 2.500 mm

Länge: 7.500 mm

Höhe: laut Tabelle (größer auf Anfrage möglich)

📦 Schubladen
Standardmaß: 6.200 × 790 × 200 mm

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400 V/N/PE / 16kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 300 mm/s

Ladegeschwindigkeit: 300 mm/s

📊 Variantenübersicht (Beispiel mit 200 mm Schubladen):
Schubladen | Höhe (mm) | max. Gewicht (kg)
13 | 4.310 | 45.100
20 | 6.440 | 68.200
25 | 7.890 | 84.700
27 | 8.470 | 91.300

👉 Sollten sie mehr Schubladen benötigen, können wir dies gerne individuell für sie prüfen
👉 Optional: Entnahmezonen flexibel wählbar (Quer- und Längsentnahme kombinierbar)

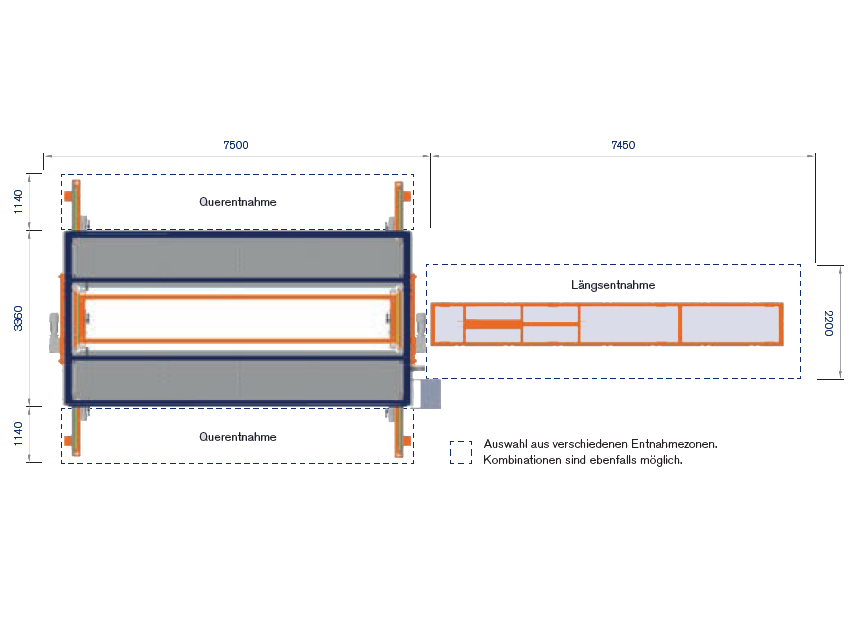

LM Logic D-6

🔧 Technische Daten
Tiefe: 3.360 mm

Länge: 7.500 mm

Höhe: laut Tabelle (größer auf Anfrage möglich)

📦 Schubladen
Standardmaß: 6.200 × 790 × 200 mm

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 32A / 400V/N/PE / 16kW (für 3.000 kg Schubladen)

Stromanschluss: CEE 63A / 400V/N/PE / 21kW (für 5.000 kg Schubladen)

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 300 mm/s

Ladegeschwindigkeit: 300 mm/s

📊 Variantenübersicht (Beispiel mit 200 mm Schubladen):
Schubladen | Höhe (mm) | max. Gewicht (kg)
25 | 4.310 | 86.500
35 | 5.760 | 119.500
45 | 7.310 | 152.500
53 | 8.470 | 178.900

👉 Sollten sie mehr Schubladen benötigen, können wir dies gerne individuell für sie prüfen
👉 Optional: Entnahmezonen flexibel wählbar (Quer- und Längsentnahme kombinierbar)

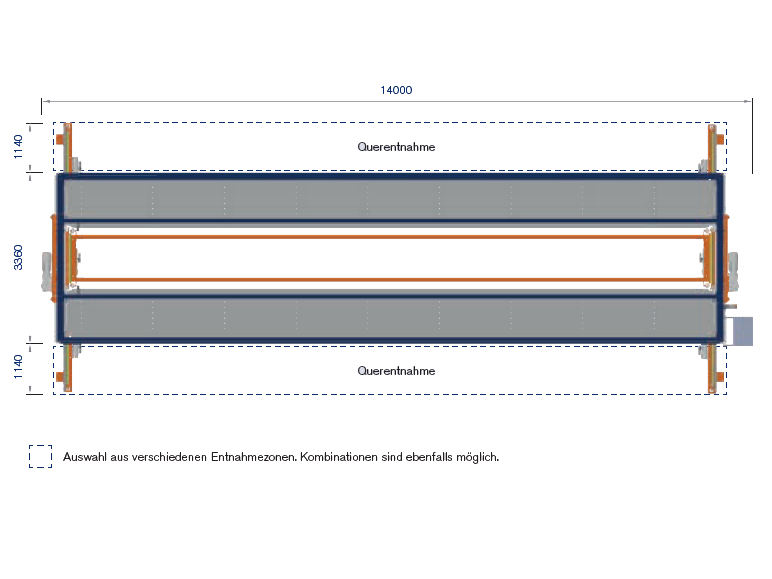

LM Logic D-12

🔧 Technische Daten
Tiefe: 3.360 mm

Länge: 14.000 mm

Höhe: laut Tabelle (größer auf Anfrage möglich)

📦 Schubladen
Standardmaß: 12.500 × 850 × 490 mm

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 63A / 400V/N/PE / 21kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 250 mm/s

Ladegeschwindigkeit: 250 mm/s

📊 Variantenübersicht (Beispiel mit 490 mm Schubladen):
Schubladen | Höhe (mm) | max. Gewicht (kg)
11 | 4.020 | 79.300
15 | 5.180 | 104.500
19 | 6.440 | 129.700
25 | 8.180 | 167.500

👉 Sollten sie mehr Schubladen benötigen, können wir dies gerne individuell für sie prüfen
👉 Optional: Entnahmezonen flexibel wählbar (Quer- und Längsentnahme kombinierbar)

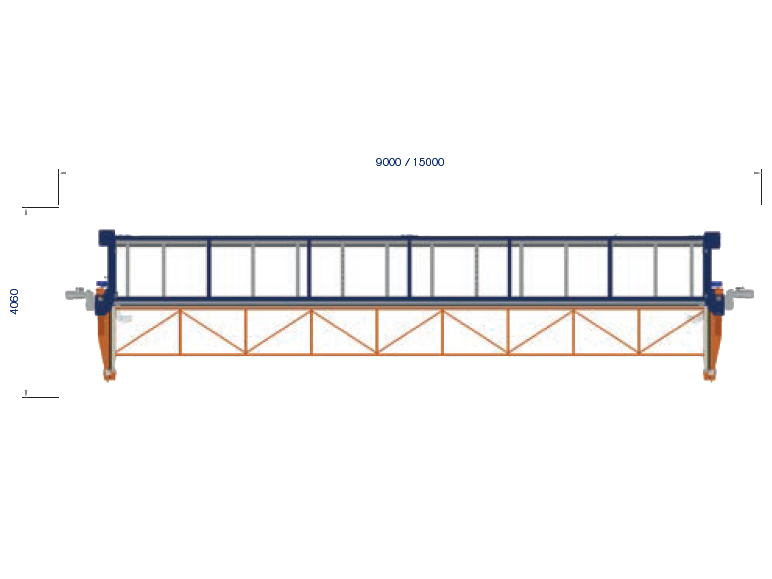

LM Logic XL E-6/12

🔧 Technische Daten
Tiefe: 4.060 mm

Länge: 9.000 mm / 15.000 mm

Höhe: laut Tabelle (größer auf Anfrage möglich)

📦 Schubladen
Standardmaß: 12.500 × 850 × 490 mm

⚙️ Anschluss
Netzwerkanschluss: 1x für Fernwartung

Stromanschluss: CEE 63A / 400V/N/PE / 21kW

⚡ Geschwindigkeiten
Hubgeschwindigkeit: 150 mm/s

Ladegeschwindigkeit: 150 mm/s

📊 Variantenübersicht (Beispiel mit 490 mm Schubladen):
Schubladen | Höhe (mm) | max. Gewicht (kg)
6 | 4.405 | 66.000
8 | 5.705 | 84.000
10 | 7.005 | 102.000
12 | 8.530 | 120.000

👉 Sollten sie mehr Schubladen benötigen, können wir dies gerne individuell für sie prüfen
👉 Optional: Entnahmezonen flexibel wählbar (Quer- und Längsentnahme kombinierbar)
